Генератор сигналів JUNTEK JDS6600 двоканальний цифровий DDS, 2 каналу, 60 МГц

7 200

  • Немає в наявності
  • Код: 03041
Генератор сигналів JUNTEK JDS6600 двоканальний цифровий DDS, 2 каналу, 60 МГц
Генератор сигналів JUNTEK JDS6600 двоканальний цифровий DDS, 2 каналу, 60 МГцНемає в наявності
7 200
+380 (66) 176-85-70
Менеджер, Роман (мобильный, Viber)
  • +380 (67) 176-85-70
    Менеджер, Роман
  • +380 (73) 176-85-70
    Менеджер, Роман
  • +380 (97) 561-53-02
    ПРИЕМ ЗАКАЗОВ НА ВЫХОДНЫХ (склад)
  • +380 (68) 461-07-63
    ВАЙБЕР Прием заказов 24/7 (склад)
+380 (66) 176-85-70
Менеджер, Роман (мобильный, Viber)
  • +380 (67) 176-85-70
    Менеджер, Роман
  • +380 (73) 176-85-70
    Менеджер, Роман
  • +380 (97) 561-53-02
    ПРИЕМ ЗАКАЗОВ НА ВЫХОДНЫХ (склад)
  • +380 (68) 461-07-63
    ВАЙБЕР Прием заказов 24/7 (склад)
повернення товару протягом 14 днів за рахунок покупця
Генератор сигналів JUNTEK JDS6600 двоканальний цифровий DDS, 2 каналу, 60 МГц - електронний прилад, призначений для синтезу сигналів довільної форми і частоти. Використовується в якості зразкового джерела сигналу для перевірки різних пристроїв, а також для налаштування (ремонту, аналізу) схем і приладів. Функціональні двоканальні генератори серії JDS6600 володіють високими експлуатаційними і технічними характеристиками завдяки використанню технології прямого цифрового синтезу сигналу DDS.

Прямий цифровий синтез - метод, що дозволяє отримати аналоговий сигнал за рахунок генерації тимчасової послідовності цифрових відліків та їх подальшого перетворення в аналогову форму за допомогою цифроаналогового перетворювача (ЦАП). Так як сигнал спочатку синтезується в цифровій формі, такий пристрій може забезпечити швидке перемикання частоти, високий дозвіл по сітці частот, роботу в широкому діапазоні частот.

Завдяки розвитку мікро схемотехніки і технології на сьогоднішній день синтезатори DDS являють собою дуже компактні мікросхеми з низьким енергоспоживанням. Так як даний генератор хоч і не дорогий, але має хорошу розрядність ЦАП (вертикальне відхилення) і розрядність по часу (горизонтальне відхилення). Ці переваги генератора сигналів дозволяють генерувати сигнал з великою точністю і без сходинок (наприклад, при генерації гармонійних коливань таких як синусоїда або їй подібні).

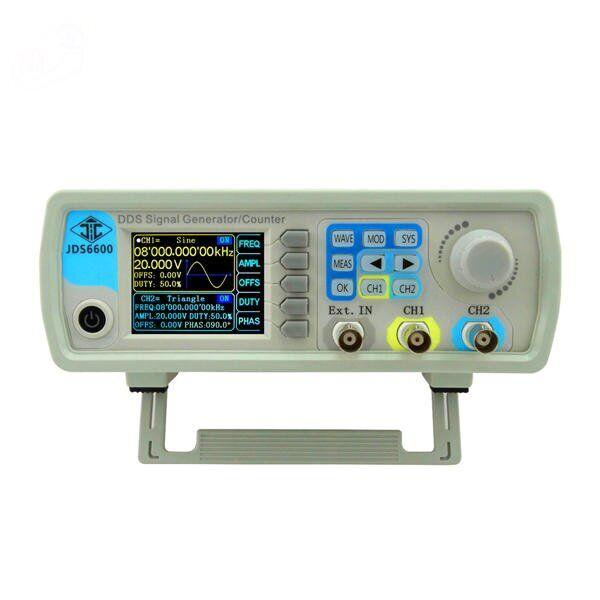

Генератор виконаний в простому приладовому пластиковому корпусі скромних розмірів. На передній панелі є невеликий, але чіткий РК-дисплей діагоналлю 2,4 дюйма, на якому відображаються всі налаштування, кілька кнопок управління, поворотна ручка енкодера і три гнізда BNC, два виходи і вхід для лічильника частоти, який також встановлений. Отже, пристрій може генерувати два вихідних сигналу, які можуть бути встановлені незалежно один від одного або в парі. Напруга живлення подається від мережевого адаптера.

Відмінною рисою генераторів даного типу є висока точність, стабільність амплітуди, і низьким рівнем власних шумів. Дискретність установки частоти - 0,01 мкГц, максимальна частота вихідного сигналу може досягати 60 МГц (модель JDS6600-60М), також генератори оснащені функцією частотомера з смугою до 100 МГц. Генератори даної серії забезпечують лінійне і логарифмічний «свипирование», а так само багато що інше.

До функціональних особливостей генераторів варто також віднести незалежну роботу з каналами, функцію копіювання форми сигналу і зсуву фази. Функція Sweep, дозволяє задавати параметри хитного генератора і форму генерованого сигналу. При необхідності синхронізації з зовнішнім джерелом сигналу і опорної частоти генератор оснащений зовнішнім входом та інтерфейсом TTL. USB інтерфейс забезпечує підключення приладу до ПК для управління і передачі даних.

При підключенні до комп'ютера потрібно встановити драйвера на мікросхему USB – UART перетворювача (CH340) за допомогою якої внутрішній контролер приладу спілкується з ПК. Для установки самого драйвера потрібно спочатку підключити пристрій до ПК і в диспетчері пристроїв вказати на папку, де зберігається сам драйвер для ОС Windows). Так само рекомендується відключення цифрового підпису драйверів перед установкою (для ОС Windows 8.1 - 10). В іншому випадку драйвер не буде працювати.

Саме ж додатка доступно для скачування на офіційному сайті у вигляді архіву, у якому зберігається і драйвер USB – UART перетворювача. Програма доступна англійською мовою і є інтуїтивно зрозумілою для користувача, що дозволяє в ній швидко розібратися. Софт встановлений на ПК дозволяє сконфігурувати генератор на роботу з не стандартними формами сигналів. Варто згадати, що протокол передачі даних на ПК відкриття та задокументовано виробником, що дозволяє створити свій додаток для конфігурації під свої потреби.

Діапазон частот і амплітуд достатній для використання як початківцям радіоаматорам, так і професіоналам. Прилад можна використовувати як калібрувальний для повірки інших пристроїв (частотомірів в мультиметрах або відповідності амплітуди і частоти в показаннях осцилографа). Буде корисним для установки або зняття амплітудно-частотних характеристик (АЧХ) при ремонті або розробці акустики (підсилювачів). Можливо, використання як генератора тактових сигналів для цифрових систем для розробки або ремонту (комп'ютери, телефони та інша техніка).

Особливості

  • Кількість вихідних каналів: 2 канали + зовнішній вхід
  • Діапазон частот генерації: від 0 до 60 МГц
  • Дозвіл по частоті: 0,01 мкГц
  • Діапазон частоти вбудованого частотомера: від 1 Гц до 100 МГц
  • ЦАП: 266 МБ/с, вертикальна роздільна здатність 14 біт
  • Довжина форми сигналу: 2048 пікселів
  • Великий набір форм сигналів з можливістю створення своєї форми сигналу при підключенні до ПК
  • Технологія прямого цифрового синтезу (DDS)
  • Висока швидкість наростання/спаду імпульсу
  • Коефіцієнт заповнення періоду імпульсу: від 0.1% до 99.9%
  • USB інтерфейс для документування вхідних сигналів і підключення до інших пристроїв

Характеристики

  • Максимальная выходная частота: 60 МГц
  • Количество каналов: 2 канала (CH1 / CH2) + внешний вход
  • Скорость выборки: 266 МВ/сек
  • Количество точек в сигнале произвольной формы: 2048 точек
  • Дозвіл по частоті: 0,01 мкГц
  • Разрешение по вертикали: 14 бит
  • Разрешение по напряжению: 1 мВ
  • Точность частоты: ± 20ppm
  • Стабильность частоты: ± 1ppm/3 часа
  • Стабильность амплитуды: ± 0.5%/5 часов
  • Амплитудная плоскостность: ± 5% (<10 МГц); ± 10% (> 10 МГц)
  • Амплитуда: <10 МГц: 20 В, 10 - 30 МГц: 10 В, >30 МГц: 5 В
  • Формы сигналов: синус, квадрат, треугольник, импульс (коррекция коэффициента заполнения), частичная синусоида, CMOS, уровень постоянного тока, полуволна, полноволновая, пост-лестница, отрицательная лестница, шум, экспоненциальный рост, экспоненциальное падение, тон, синус-импульс, импульс Лоренца и 60 видов пользовательских сигналов
  • Выходной импеданс: 50 Ω ± 10%
  • Защита выходов: выдерживает КЗ до 60 секунд
  • Диапазон изменения фазы: 0~359.9°
  • Разрядность фазы: 0.1
  • Частотомер: диапазон частот: от 1 Гц до 100 МГц
  • Интерфейсы: стандарт USB, TTL
  • Габариты: 194 х 69 х 178 мм

Комплектация

  • Генератор сигналов JUNTEK JDS6600 на 2 канала, 60 МГц – 1 шт.
  • Адаптер питания – 1 шт.
  • USB кабель – 1 шт.
  • Кабель типа BNC – BNC – 1 шт.
  • Кабель типа BNC – крокодилы – 2 шт.
  • CD диск с программным обеспечениям – 1 шт.
  • Инструкция пользователя (англ.) – 1 шт.
Характеристики
Основні
Країна виробникКитай
Одиниці виміру частотиМГц, Гц
Максимальний діапазон частот100
СтанНовий
Загальні
Висота69 мм
Гарантійний термін6 міс
Довжина194 мм
Ширина178 мм
Діапазон вихідних частот
Одиниці виміру вихідних частотМГц, ГГц
Максимальний діапазон вихідних частот1000
Мінімальний діапазон вихідних частот1
Користувальницькі характеристики
Вага500
