Універсальний зарядний пристрій ToolkitRC M6 - балансир для будь-яких акумуляторів квадрокоптеров

Універсальний зарядний пристрій ToolkitRC M6 - балансир для будь-яких акумуляторів квадрокоптеров – дозволить швидко і гарантовано зарядити будь-який сучасний акумулятор. Крім маленького розміру і доступної ціни прилад має деякі цікаві функції, які відсутні в інших популярних зарядних пристроях вищого класу. Якщо цю зарядку порівнювати з популярною на ринку iMAX B6, то дана зарядний пристрій - це цілий «комбайн» з різних функцій в дуже мініатюрних розмірах.

Зарядний пристрій M6 від фірми ToolkitRC має 150 Ватт потужності при заряді, а це у 2 рази більше, ніж у iMAX B6. Варто згадати, що оригінальний iMAX B6 дуже складно знайти з-за численних клонів. Клонами iMAX-ів завалений весь сьогоднішній ринок, які продають під виглядом оригінальних. Тому і варто звернути увагу на зарядний пристрій ToolkitRC M6 для LiPo і ще багатьох інших батарей. Прилад може заряджати нові батареї типу LiHV, однак, зарядкою LiHV акумуляторів iMAX похвалитися не може.

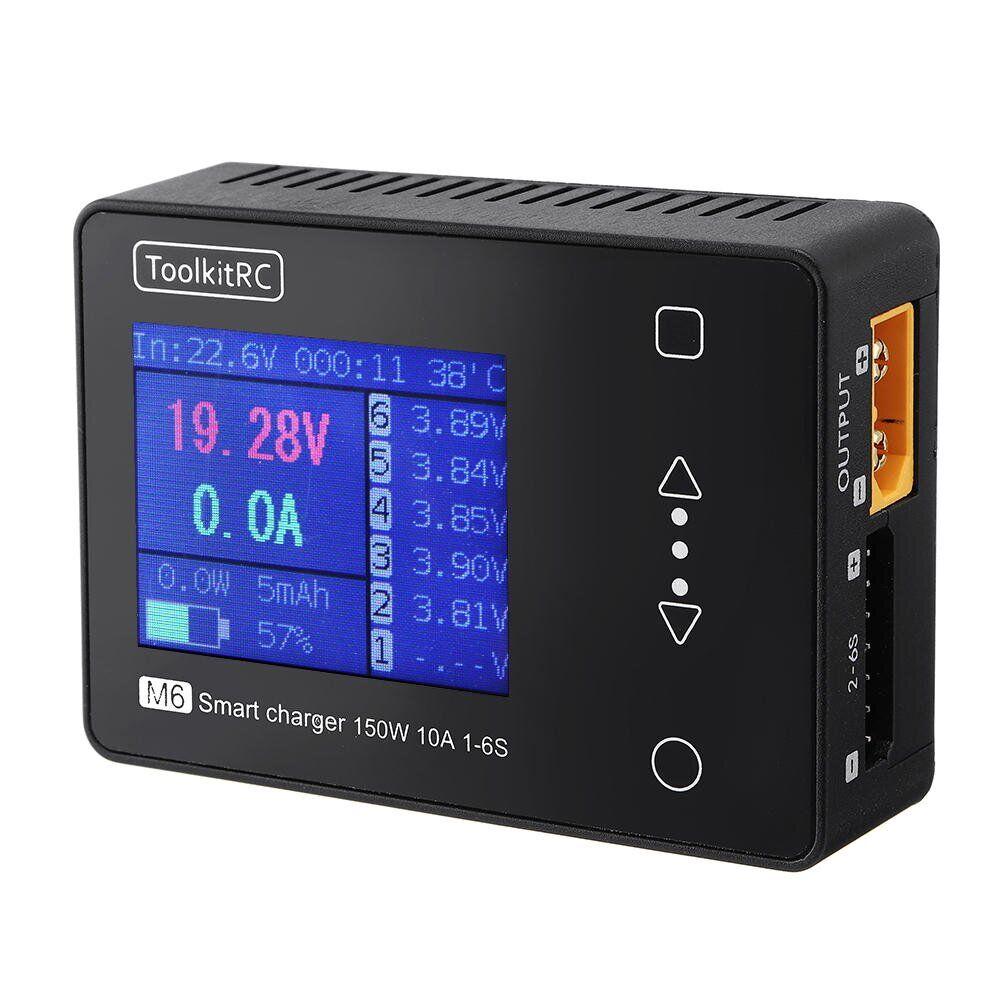

Пристрій має 1,8-дюймовий кольоровий РК-екран 160х128 та ємнісні сенсорні кнопки, які більш довговічні, ніж механічні кнопки і енкодери. Зліва знаходиться роз'єм XT60 для подачі живлення, порт USB для зарядки смартфона, камер (наприклад GoPro), і інших гаджетів з інтерфейсом USB. Між цими двома великими роз'ємами є також роз'єм для сервоприводу, яким можна тестувати приймачі і сервоприводи. Також можливо перевірки або настроювання польотних контролерів квадрокоптеров через цей роз'єм, так як у нього є функції генерації стандартних сигналів.

Можна і навпаки при підключенні спостерігати на дисплеї зміни сигналу, що прийшов з приймача. Тобто зчитувати або відправляти сигнали PWM, SBUS і PPM, що дозволяє усувати неполадки. З правого боку є ще один роз'єм XT60, а також порт висновків балансу для підключення батареї, яку ви хочете зарядити. Ви можете живити це зарядний пристрій від іншої великої батареї LiPo або будь-якого іншого джерела живлення в межах зазначеного напруги, якщо у них є роз'єм XT60.

Ще одна цікава особливість – можливість розряду акумулятора акумулятор підключення в роз'єм живлення (зліва) з потужністю 150 Ват. А при підключеному адаптері живлення мережі варто вибрати розряд на внутрішньому баласті. Потужність розряду при цьому буде становити 8 Ват. M6 - надзвичайно портативний зарядний пристрій виконання у вигляді маленької пластикової коробочки, з боків якої вентиляційні отвори, а знизу під силовий платою і радіатором, закріпленим на силових ключах, знаходиться вентилятор. Обороти вентилятора управляються залежно від нагріву силової частини.

На дні є дві складні підставки (ніжки), які можна використовувати, коли встановлюєте на нерівній поверхні для кращого проходження повітря на вентилятор, щоб уникнути перегріву. А на рівній поверхні ніжки дозволять краще бачити дисплей і сенсорні кнопки збоку від дисплея. Можна використовувати пристрій для перевірки напруги батареї, підключивши батарею в роз'єм XT60 до виходу і в порт для балансу. Тоді зарядка живиться від акумулятора з можливістю відображення напруги на кожній клітинці або заміряти внутрішні осередків опору акумулятора.

Прошивка приладу побудована так, що має «профілю акумуляторів», що використовується для збереження налаштувань зарядки для кількох акумуляторів. Це може заощадити ваш час від часто мінливих параметрів, таких як кінцева напруга, струм зарядки і т. Кожен раз, коли ви заряджаєте іншу батарею. Іди ж можна встановити в параметрах «Авто» для того, щоб пристрій автоматично визначала кількість комірок на порте балансу, і вам лише потрібно вручну змінювати струм заряду при кожному запуску зарядки.

Прошивку зарядного пристрою можна оновити при підключенні по USB, файли прошивки доступні для скачування на офіційному сайті виробника ToolkitRC. Корпус дуже компактний і ергономічний для використання як вдома, так і в польових умовах. Його дуже зручно носити з собою. Вихідна потужність 150 Вт, задовольнить потреби багатьох людей, як їх основна зарядний пристрій або «виїзне зарядний - тестер». Пристрій дозволяє перекрити багато інших пристроїв у сфері моделістів (сервотестер, емуляція приймача сигналів, вимірювання сигналів приймача, тестер батарей).

Особливості

• Маленьке зручний багатофункціональний пристрій.
• Розкладні ніжки заде корпусу для зручності користування (подібні до ніжок на клавіатурах ПК).
• Можливість харчування самої зарядки від інших акумуляторів.
• Можливість розряду акумулятора в інший акумулятор потужністю 150 Вт або навпаки заряду акумулятора акумулятор.
• Налаштовувана максимальна потужність при заряді.
• Настроюється напруги відключення зарядного пристрою (актуально при живленні зарядки акумулятора).
• Ємнісні сенсорні кнопки.
• Керований залежно від нагріву силової частини приладу вентилятор охолодження.
• Кольоровий TFT дисплей на 650 000 кольорів.
• Підключення живлення і заряджає акумулятор через широко поширені роз'єми XT60.
• Оновлення пришивки при підключенні через USB.
• Можливість використовувати замість приймача або серво тестера.
• Можливість вимірювання стандартних сигналів приймачів.
• Можливе використання в якості лабораторного джерела живлення (без захисту від КЗ або перевантаження)
• Широкий вибір акумуляторів, що заряджаються аж до свинцево-кислотних автомобільних АКБ.

Характеристики

Зарядний

• Вхідна напруга: 7,0-28,0 до 12А.
• Тип батарей: Lipo LiHV LiFe 1-6S, NiMh 1-16S Pb 1-10S.
• Ток баланса: 400 мА при 2-6S.
• Мощность при заряде: 150 Вт до 10А.
• Мощность при разряде: 150W до 10A Режим из аккумулятора в аккумулятор,
• 8W 2A Нормальный режим (на внутреннем балласте).
• USB выход: 2.1A 5.0V

Измерения

• ШИМ: 880-2200 мкс при 20-400 Гц.
• PPM: 880-2200 мкс 8CH при 20-50 Гц.
• SBUS: 880-2200 мкс 16CH при 20-100 Гц.
• Напряжение: 1,0-5,0 В при 1-6S.
• Внутреннее сопротивление: 10-100 mR 1-6S

Выходы

• ШИМ: 500-2500, 20-1000 Гц.
• PPM: 880-2200 мкс, 8CH 20-50 Гц.
• SBUS: 880-2200 мкс * 16CH 20-100 Гц.
• Электропитание: 1,0-28,0 В, 1,0-10 А, режим: CC + CV.
• Время отключения по перегрузке тока: 50 мс

Главные

• Дисплей: кольоровий TFT 1,8-дюймовий РК-дисплей 160x128 пікселів.
• Розміри: 70x50x25 мм.
• Вага: 80 грам

Комплектація

• Зарядний пристрій – 1 шт.
• USB кабель для підключення до ПК – 1 шт.
• Керівництво користувача (англ.) – 1 шт.
