Датчик руху мініатюрний прихований 5-24В/1А, для управління низьковольтним обладнанням MY Gadget MD1A

Датчик руху мініатюрний прихований 5-24В/1А, для управління низьковольтним обладнанням MY Gadget MD1A – дозволить виявити рух і подати керуючий сигнал на низьковольтне обладнання. Даний датчик є максимально зменшеною версією датчика руху, які часто використовуються в домашніх системах сигналізації. Особливістю є вкрай малий розмір, низьке споживання, відсутність електромеханічних контактів реле) і можливість управління низьковольтним обладнанням.

Простіше кажучи, це датчик руху з виносним сенсором, для зменшення габаритів і можливості вбудовування в предмети інтер'єру. Датчик можна застосувати в різних системах всередині будинку, як керуючий датчик системи розумного будинку (приклад, для включення світла, світлодіодних LED стрічок), так і в системах відеоспостереження (подача керуючого сигналу). Датчик має зручну форму, сенсор винесено з керуючою плати на проводі, що дозволяє його легко сховати подалі від керуючої плати.

Розмір самого датчика становить 12х11 мм, що дозволяє його комфортно вмонтувати в «розумний будинок». Через невеликого розміру самого датчика руху, вбудованого фото сенсору (датчика освітленості) в ньому немає, отже, датчик буде спрацьовувати як вдень, так і вночі.

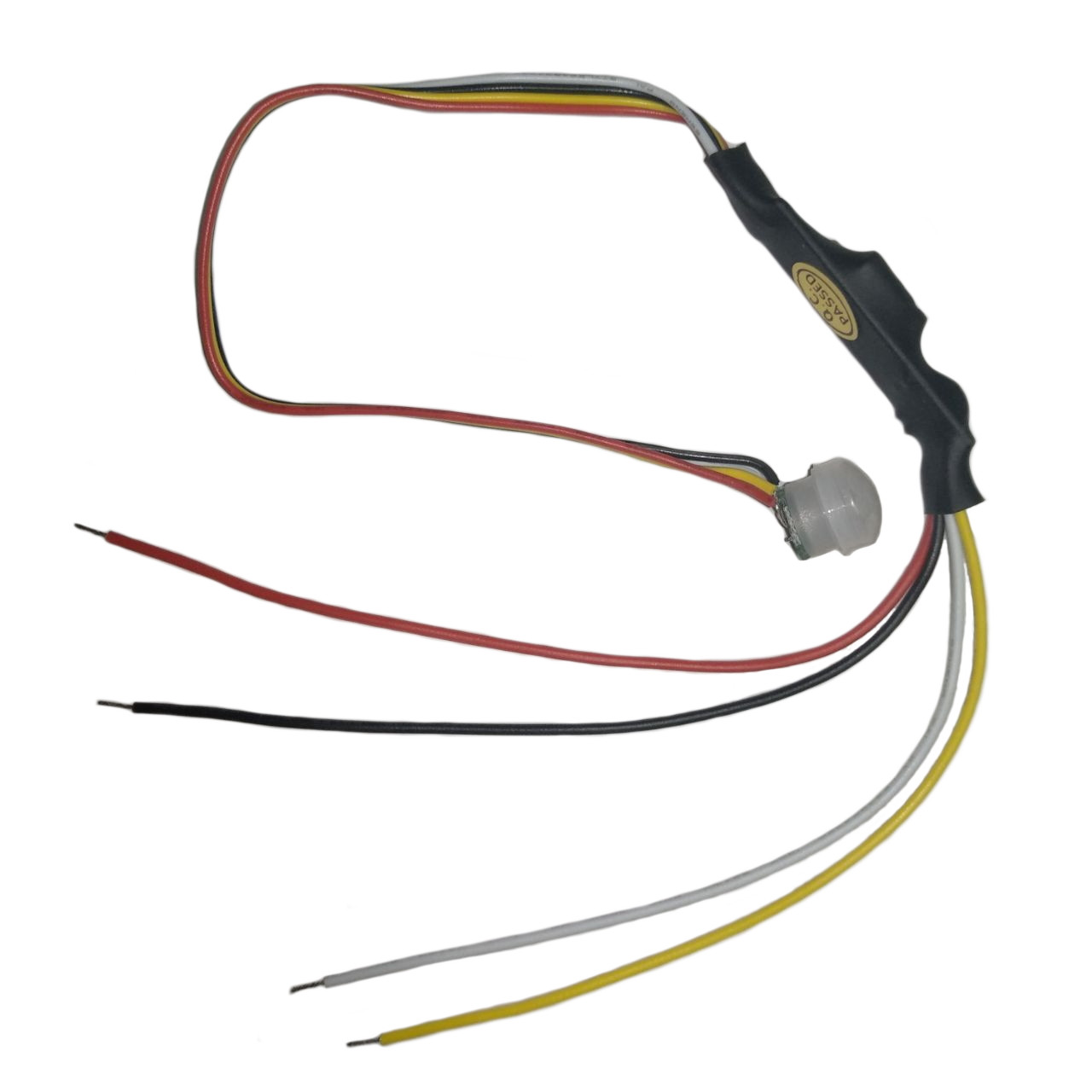

Фактично датчик розділений на 2 частини – плату управління і сам датчик, з'єднані проводами, при цьому з плати виходить 4 дроти для підключення. У нижній його частині, розташований стабілізатор живлення схеми і безконтактний ключ на польовому транзисторі. Розрахований на постійний струм, силою не більше 1А (12 Вт) при русі він містить безконтактний ключ, на час 15-20 сек. При цьому, якщо протягом цього часу, відбувається рух, то таймер запускається, і подача керуючого сигналу відбувається безперервно. Наприклад, якщо людина буде весь час переміщатися в приміщенні і зупинятися не більше ніж 20 секунд, світло, який підключений до цього датчику, буде світити безперервно.

Фактично при постійному русі датчик, завжди буде активним, що важливо, якщо використовувати цей датчик, наприклад, для систем відео спостереження. Використовуючи даний датчик можна сильно економити заряд акумуляторів в системах з автономним або резервним живленням. Струм спокою» у нього всього 50 мкА, а це 0,00005 А отже економія «на обличчя». Ніяких «органів» регулювання, чутливості або затримки немає, а сама схема покрита ПВХ.

Датчик не має електромеханічних частин (реле), а напівпровідникові елементи, що дозволяє не тільки збільшити ресурс приладу в 1000 разів, але і уникнути звуку «клацання» під час роботи. Для підключення вхідного напруги від 5 до 24 Вольт, використовуються два дроти, а саме: Червоний "+" живлення; Чорний "–" харчування. Для підключення вихідний навантаження, також використовуються два дроти: Білий "+" вихідний (загальний з "+" живлення) і жовтий "–" вихідний.

Примітка: При необхідності наші інженери можуть встановити виносної сенсор, безпосередньо на виконавчу плату (безкоштовно), а також припаяти необхідні роз'єми (ціна обговорюється при замовленні).

Особливості

• Можливість виявлення руху і подачі керуючого сигналу на низьковольтне обладнання
• Можливість вбудовування в домашній інтер'єр в якості керуючого елемента системи «розумного будинку»
• Наявність вбудованого таймера на 20 секунд для відліку «останнього» руху
• Широкий діапазон харчування від 5-24 В, а також низьке споживання всього 50 мкА (0,00005 А)
• Не має датчика освітленості, працює і вдень і вночі
• Можливість доопрацювання і установки сенсора безпосередньо на плату управління
• Вкрай малий розмір, мала вага і простий монтаж

Характеристики

• Тип: датчик руху
• Робоча напруга: 5-24 В
• Потужність навантаження: 12 Вт
• Струм на виході: 1А
• Статичний струм: < 50μA
• Час затримки: 15 - 20 сек
• Кут детекції: 140° (форма конуса)
• Відстань детекції: 3 - 5 м
• Загальна довжина: 380 мм
• Довжина кабелю (плата-датчик): 190 мм
• Довжина кабелю (плата-вхід/вихід): 140 мм
• Розмір плати: 40 х 9 мм
• Розмір датчика: 12х11 мм
• Робоча температура: -20° С ~ +50 С°
• Матеріал: ПВХ
• Колір сенсора: білий

 Комплектація

• Датчик руху мініатюрний прихований MY Gadget MD1A – 1 шт.
