Генератор ВЧ сигналів JUNTEK JDS4G цифровий DDS 35 - 4400 МГц, сенсорний LCD, чіп ADF4351, модуль PCB, фото 2Генератор ВЧ сигналів JUNTEK JDS4G цифровий DDS 35 - 4400 МГц, сенсорний LCD, чіп ADF4351, модуль PCB, фото 3Генератор ВЧ сигналів JUNTEK JDS4G цифровий DDS 35 - 4400 МГц, сенсорний LCD, чіп ADF4351, модуль PCB, фото 4Генератор ВЧ сигналів JUNTEK JDS4G цифровий DDS 35 - 4400 МГц, сенсорний LCD, чіп ADF4351, модуль PCB, фото 5Генератор ВЧ сигналів JUNTEK JDS4G цифровий DDS 35 - 4400 МГц, сенсорний LCD, чіп ADF4351, модуль PCB, фото 6Генератор ВЧ сигналів JUNTEK JDS4G цифровий DDS 35 - 4400 МГц, сенсорний LCD, чіп ADF4351, модуль PCB, фото 7Генератор ВЧ сигналів JUNTEK JDS4G цифровий DDS 35 - 4400 МГц, сенсорний LCD, чіп ADF4351, модуль PCB, фото 8Генератор ВЧ сигналів JUNTEK JDS4G цифровий DDS 35 - 4400 МГц, сенсорний LCD, чіп ADF4351, модуль PCB, фото 9

Генератор ВЧ сигналів JUNTEK JDS4G цифровий DDS 35 - 4400 МГц, сенсорний LCD, чіп ADF4351, модуль PCB

2 698 ₴

  • Немає в наявності
  • Код: 03427
Генератор ВЧ сигналів JUNTEK JDS4G цифровий DDS 35 - 4400 МГц, сенсорний LCD, чіп ADF4351, модуль PCB
Генератор ВЧ сигналів JUNTEK JDS4G цифровий DDS 35 - 4400 МГц, сенсорний LCD, чіп ADF4351, модуль PCBНемає в наявності
2 698 ₴
+380 (66) 176-85-70
Менеджер, Роман (мобильный, Viber)
  • +380 (67) 176-85-70
    Менеджер, Роман
  • +380 (73) 176-85-70
    Менеджер, Роман
  • +380 (97) 561-53-02
    ПРИЕМ ЗАКАЗОВ НА ВЫХОДНЫХ (склад)
  • +380 (68) 461-07-63
    ВАЙБЕР Прием заказов 24/7 (склад)
+380 (66) 176-85-70
Менеджер, Роман (мобильный, Viber)
  • +380 (67) 176-85-70
    Менеджер, Роман
  • +380 (73) 176-85-70
    Менеджер, Роман
  • +380 (97) 561-53-02
    ПРИЕМ ЗАКАЗОВ НА ВЫХОДНЫХ (склад)
  • +380 (68) 461-07-63
    ВАЙБЕР Прием заказов 24/7 (склад)
повернення товару протягом 14 днів за рахунок покупця

Генератор ВЧ сигналів JUNTEK JDS4G цифровий DDS 35 - 4400 МГц, сенсорний LCD, чіп ADF4351, модуль PCB - електронний прилад, призначений для синтезу сигналів довільної форми і частоти. Використовується в якості зразкового джерела сигналу для перевірки різних пристроїв, а також для налаштування (ремонту, аналізу) схем і приладів. Функціональні двоканальні генератори володіють високими експлуатаційними і технічними характеристики завдяки використанню технології прямого цифрового синтезу сигналу DDS.

Прямий цифровий синтез - метод, що дозволяє отримати аналоговий сигнал за рахунок генерації тимчасової послідовності цифрових відліків та їх подальшого перетворення в аналогову форму за допомогою цифроаналогового перетворювача (ЦАП). Так як сигнал спочатку синтезується в цифровій формі, такий пристрій може забезпечити швидке перемикання частоти, високий дозвіл по сітці частот, роботу в широкому діапазоні частот.

Завдяки розвитку мікро схемотехніки і технології на сьогоднішній день синтезатори DDS являють собою дуже компактні мікросхеми з низьким енергоспоживанням. Так як даний генератор хоч і не дорогий, але має хорошу розрядність ЦАП (вертикальне відхилення) і розрядність по часу (горизонтальне відхилення). Ці переваги генератора сигналів дозволяють генерувати сигнал з великою точністю і без сходинок (наприклад, при генерації гармонійних коливань таких як синусоїда або їй подібні).

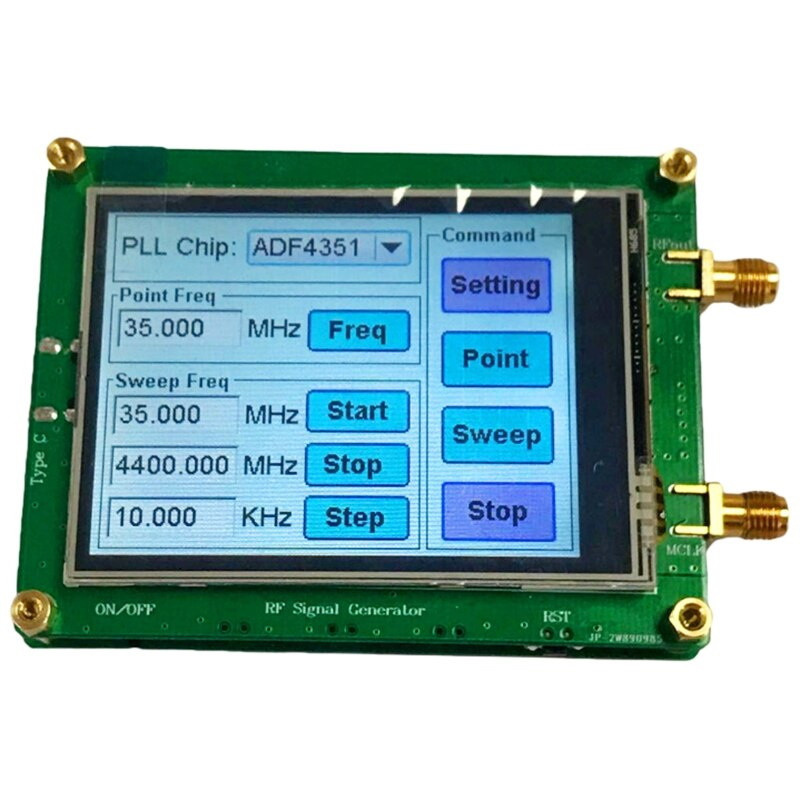

Генератор виконаний у вигляді модуля з двох друкованих плат, скручених латунними стійками. Самі стійки з внутрішньою різьбою М3, що дозволяє змонтувати модуль як на панель з отвором для дисплея, так і на будь-яку площину або універсальний корпус. На основній платі є невеликий, але чіткий сенсорний РК-дисплей діагоналлю 3,2 дюйма, на якому відображаються і виконуватися всі налаштування. Нижня плата виконує роль захисту екрана від перешкод для верхньої плати з усією системою електронного самих мікросхем DDS генераторів.

У даній моделі встановлена мікросхема ADF4351 яка має діапазон частот 35 МГц - 4.4 ГГц. Так само чіп дозволяє генерувати сигнал на два канали. Перший канал призначений для генерування гармонічних коливань (синусоїда і їй подібні), а другий для генерації тактового сигналу (прямокутний сигнал від 35 МГц до 2,2 ГГц). Напруга живлення подається на плату через роз'єм USB Type-C.

Діапазон частот та амплітуд, достатній для використання, як початківцям радіоаматорам, так і професіоналам. Прилад можна використовувати як калібрувальний, для повірки інших пристроїв (частотомірів в мультиметрах або відповідності амплітуди і частоти в показаннях осцилографа). Буде корисним для установки або зняття амплітудно-частотних характеристик (АЧХ) при ремонті або розробці різних приладів. Можливо, використання як генератора тактових сигналів для цифрових систем, розробки або ремонту (комп'ютерів, телефонів та іншої техніки).

Особливості

  • Без корпусне пристрій у вигляді модуля і можливість монтажу в будь-який корпус або на панель
  • Широкий діапазон частот генеруються
  • Для живлення приладу використовується сучасний роз'єм USB Type-C
  • Великий сенсорний екран для відображення інформації і управління приладом
  • Два окремих виходи частоти (для гармонічних і прямокутних сигналів)
  • Може використовуватися з радіочастотними приладами, що працюють з технологіями W-CDMA, TD-SCDMA, WiMAX, GSM, PCS, DCS, DECT
  • Використання тестового приладу
  • Для тіста локальних мереж (LAN), кабелів та телевізійного обладнання
  • Возможность использования как тактового генератора для цифровых схем
  • Питание от USB компьютера или зарядного устройства смартфонов

Характеристики

  • Тип: DDS генератор сигналов (частоты)
  • Диапазон выходной частоты: 138 - 4,4 ГГц / 35 - 4,4 ГГц
  • Разъёмы выходов частоты: SMA
  • Напряжение источника питания: 5 В (адаптер питания не в комплекте)
  • Программируемый двухрежимный счетчик частоты с заданным назначением: 4/5 или 8/9
  • Программируемая выходная мощность: Да
  • Функция отключения сигнала на выходе RF: Да
  • Режим быстрой блокировки в широкой полосе пропускания: Да
  • Размеры: 93 х 66 х 20 мм
  • Вес: 62 грамма

Комплектация

  • Генератор ВЧ сигналов JUNTEK JDS4G - 1 шт.
  • Кабель USB А - USB Type-C - 1 шт.



За более чем 10 лет работы интернет магазина, наша команда хорошо изучила основные требования покупателей, и знает нюансы, которыми чаще всего интересуются постоянные и потенциальные клиенты. У нас Вы можете получить качественный и быстрый сервис. В случае поломки или не корректной работы прибора, мы гарантируем сервисное обслуживание и ремонт в кратчайшие сроки, в том числе и послегарантийный, так как в нашем штате сотрудников есть инженеры электроники!

Все товары проверяем перед отправкой!

Только у нас Вы можете заказать дополнительную индивидуальную техническую доработку выбранного Вами прибора. Наши инженеры рассмотрят данную возможность и предложат Вам оптимальный вариант.

Всегда рады помочь Вам!

Характеристики
Загальні
Вага0.062 кг
ЖивленняUSB
Гарантійний термін6 міс
Висота20 мм
Ширина66 мм
Довжина93 мм
Напруга5 В
Основні
Країна виробникКитай
СтанНовий
Мінімальний діапазон частот35
Максимальний діапазон частот4400
Одиниці виміру частотиМГц
Діапазон вихідних частот
Мінімальний діапазон вихідних частот35
Максимальний діапазон вихідних частот4400
Інформація для замовлення
  • Ціна: 2 698 ₴
