Векторний аналізатор ланцюгів NanoVNA V2.0 50кГц - 900Мгц АЧХ КСВ метр, корпусний заряджається варіант, чіп SI5351, фото 3
Векторний аналізатор ланцюгів NanoVNA V2.0 50кГц - 900Мгц АЧХ КСВ метр, корпусний заряджається варіант, чіп SI5351, фото 4
Векторний аналізатор ланцюгів NanoVNA V2.0 50кГц - 900Мгц АЧХ КСВ метр, корпусний заряджається варіант, чіп SI5351, фото 5
Векторний аналізатор ланцюгів NanoVNA V2.0 50кГц - 900Мгц АЧХ КСВ метр, корпусний заряджається варіант, чіп SI5351, фото 6
Векторний аналізатор ланцюгів NanoVNA V2.0 50кГц - 900Мгц АЧХ КСВ метр, корпусний заряджається варіант, чіп SI5351, фото 7
Векторний аналізатор ланцюгів NanoVNA V2.0 50кГц - 900Мгц АЧХ КСВ метр, корпусний заряджається варіант, чіп SI5351, фото 8

Векторний аналізатор ланцюгів NanoVNA V2.0 50кГц - 900Мгц АЧХ КСВ метр, корпусний заряджається варіант, чіп SI5351

3 375 ₴

  • Готово до відправки
  • Код: 03588
Векторний аналізатор ланцюгів NanoVNA V2.0 50кГц - 900Мгц АЧХ КСВ метр, корпусний заряджається варіант, чіп SI5351
Векторний аналізатор ланцюгів NanoVNA V2.0 50кГц - 900Мгц АЧХ КСВ метр, корпусний заряджається варіант, чіп SI5351Готово до відправки
3 375 ₴
+380 (66) 176-85-70
Менеджер, Роман (мобильный, Viber)
  • +380 (67) 176-85-70
    Менеджер, Роман
  • +380 (73) 176-85-70
    Менеджер, Роман
  • +380 (97) 561-53-02
    ПРИЕМ ЗАКАЗОВ НА ВЫХОДНЫХ (склад)
  • +380 (68) 461-07-63
    ВАЙБЕР Прием заказов 24/7 (склад)
+380 (66) 176-85-70
Менеджер, Роман (мобильный, Viber)
  • +380 (67) 176-85-70
    Менеджер, Роман
  • +380 (73) 176-85-70
    Менеджер, Роман
  • +380 (97) 561-53-02
    ПРИЕМ ЗАКАЗОВ НА ВЫХОДНЫХ (склад)
  • +380 (68) 461-07-63
    ВАЙБЕР Прием заказов 24/7 (склад)
повернення товару протягом 14 днів за рахунок покупця
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.

Векторний аналізатор ланцюгів NanoVNA V2.0 50кГц - 900Мгц АЧХ КСВ метр, корпусний заряджається варіант, чіп SI5351 - являє собою нове покоління портативних автономних векторних аналізаторів ланцюгів з 2,8 дюймовим РК-екраном, повністю з усіх боків закритим корпусом, акумулятором ємністю 450 маг. Призначений для вимірювання фільтрів, антен, хвилеводів; АЧХ, КСВ, фази, затримки, діаграми Сміта. Частотний діапазон приладу дозволяє працювати від 50 кГц до 900 МГц. Дуже просте і зрозуміле меню. Управління двостороннім джойстиком з верхньої сторони корпуса. Два вхідних порту з SMA роз'ємами, що дозволяє виконувати точну калібрування.

Аналізатор ланцюгів забезпечений роз'ємом SMA для легкої адаптації до будь-якого роз'єму через перехідник або відразу напряму (більшість стандартних антен використовують SMA роз'єм). В комплекті приладу є два кабелі SMASMA, термінатор на 50 Ом (LOAD), заглушка, яка не замикає центральний контакт і масу роз'єму (OPEN) і заглушка, яка замикає «накоротко» контакти роз'єму (SHORT). Калібрувальні дані зберігаються в якості калібрувальних даних користувача. Вони можуть бути збережені в стан 0 та автоматично завантажено при наступному включенні, а також збережені в стан 1-4 і завантажені через меню RECALL.

Ось коротка інструкція, як це зробити:

  1. У меню вибираємо CALCALIBRATE
  2. До CH0 підключаємо навантаження «OPEN» – в меню натискаємо OPEN
  3. До CH0 підключаємо навантаження «SHORT» – в меню натискаємо SHORT
  4. До CH0 підключаємо навантаження «LOAD» – в меню натискаємо LOAD; Порт CH0 відкалібрований. Перед збереженням откалибруем порт CH1
  5. До CH0 підключена навантаження «LOAD» до CH1 нічого не підключено – в меню натискаємо ISOLN; – відключаємо навантаження «LOAD»
  6. Підключаємо кабель 30cm SMA male to male (з комплекту поставки) до Ч0 і Ч1 – в меню натискаємо THRU – відключаємо кабель
  7. У меню натискаємо DONE і вибираємо комірку для збереження SAVE 0-4

Елемент навантаження OPEN не має центрального коннектора і має нескінченну опір, SHORT має центральний коннектор, замкнутий на корпус, і має нульовий опір. Сталевий елемент LOAD «білого кольору» складається з двох резисторів по 100 Ом з'єднані паралельно - навантаження 50 Ом. Після калібрування, три калібрувальні навантаження послідовно підключаємо до порту CH0 для того, щоб впевнитись, що калібрування проведено вірно.

Для цього відкриваємо діаграми Сміта:

  • при підключенні OPEN криві повинні бути зосереджені в крайньому правому куті графіка;
  • при підключенні SHORT криві повинні бути зосереджені в крайньому лівому куті графіка;
  • при підключенні LOAD всі криві повинні бути сконцентровані в середині діаграми Сміта;
  • підключаємо кабель 30 см SMA male to male (з комплекту поставки) до Ч0 і Ч1 - похибки-помилки кривої S21 не повинен перевищувати 0,1 дБ.

При виявленні відхилень калібрувальних даних їх необхідно відкалібрувати заново. В старих версіях роль корпусу виконували дві пластини зверху і знизу. У цій версії приладу корпус повністю закритий і виконаний з міцного пластику. Зліва розташовані два високочастотних (ВЧ) роз'єму. Зверху розташований джойстик для налаштування і навігації по меню приладу. Біля джойстика знаходиться тумблер включення і роз'єм USB Type-C для зарядки і зв'язку з ПК.

Для более удобной работы с прибором есть программное обеспечение для ПК - NanoVNASharp. Данное ПО позволяет выполнять все те же функции на большом мониторе и в конце измерений сохранять результат. Векторный анализатор NanoVNA V2 очень удобный и портативный прибор, который подойдет большинству радиолюбителей, так как имеет достаточно широкий частотный диапазон.


Особенности

  • Хорошо читаемый цветной ЖК дисплей
  • Портативные габариты корпуса
  • Простота меню, настройки и калибровки
  • Пластиковый закрытый корпус
  • Современный удобный надёжный разъем питания USB Type-C
  • Питание от встроенного литиевого аккумулятора
  • Хорошая комплектация для «работы с коробки»

Характеристики

  • ЖК-дисплей 2.8" TFT 320х240 пикселей
  • Диапазон частот: 50 кГц - 900 МГц
  • Динамический диапазон: 70 дБ в диапазоне 50 кГц – 300 МГц, 50 дБ в диапазоне 300 МГц – 600 МГц, 40 дБ в диапазоне 600 МГц – 900 МГц
  • Уровень на ВЧ выходе: -13 дБм (максимум -9 дБм)
  • КСВ портов: <1.1
  • Количество точек сканирования: 101 (фиксировано)
  • Нестабильность частоты: <0.5 ppm
  • Отображение треков: 4. Маркеров: 4. Сохранение настроек: 5
  • Питание/подключение к ПК: 5 В 500 мА через Type-C
  • ПО для ПК: NanoVNASharp
  • Размеры: 100 х 60 х 15 мм (c разъемами и переключателями)

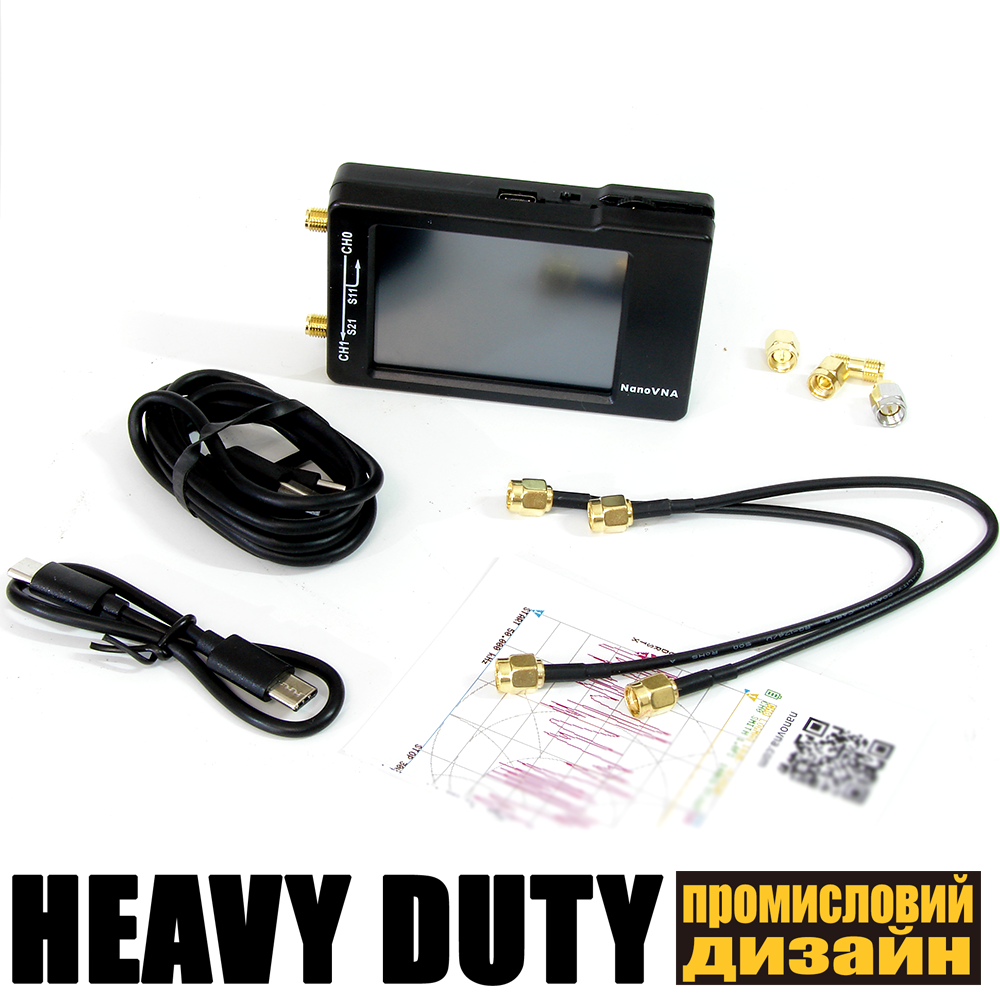

Комплектация

  • NanoVNA V2.0 50кГц - 900МГц - 1 шт.
  • USB Type-C - Type-C кабель - 1 шт.
  • USB Type А - USB Type-C кабель - 1 шт.
  • SMA - SMA кабель 30 см - 2 шт.
  • SMA переходник "мама-мама" - 1 шт.
  • Калибровочная-заглушка OPEN - 1 шт.
  • Калибровочная-заглушка SHORT - 1 шт.
  • Калибровочная-заглушка LOAD - 1 шт.



ВНИМАНИЕ: Ни в коем случае не используйте для питания или зарядки зарядные устройства с функцией быстрой зарядки! Обычно на их корпусе написано QC2.0 или QC3.0, такие устройства могут подать повышенное напряжение вплоть до 20В, в следствии чего прибор сгорит.

Этот вид поломки не является гарантийным!

За более чем 10 лет работы интернет магазина, наша команда хорошо изучила основные требования покупателей, и знает нюансы, которыми чаще всего интересуются постоянные и потенциальные клиенты. У нас Вы можете получить качественный и быстрый сервис. В случае поломки или не корректной работы прибора, мы гарантируем сервисное обслуживание и ремонт в кратчайшие сроки, в том числе и послегарантийный, так как в нашем штате сотрудников есть инженеры электроники!

Все товары проверяем перед отправкой!

Только у нас Вы можете заказать дополнительную индивидуальную техническую доработку выбранного Вами прибора. Наши инженеры рассмотрят данную возможность и предложат Вам оптимальный вариант.

Всегда рады помочь Вам!

Характеристики
Основні атрибути
Країна виробникКитай
Інформація для замовлення
  • Ціна: 3 375 ₴
