Вимірювач потужності ВЧ сигналів 10 МГц - 10 ГГц JUNTEK JDS10G, энкодерное управління, модуль PCB. Новинка!, фото 3
Вимірювач потужності ВЧ сигналів 10 МГц - 10 ГГц JUNTEK JDS10G, энкодерное управління, модуль PCB. Новинка!, фото 4
Вимірювач потужності ВЧ сигналів 10 МГц - 10 ГГц JUNTEK JDS10G, энкодерное управління, модуль PCB. Новинка!, фото 5

Вимірювач потужності ВЧ сигналів 10 МГц - 10 ГГц JUNTEK JDS10G, энкодерное управління, модуль PCB. Новинка!

2 295 ₴

  • Немає в наявності
  • Код: 03578
Вимірювач потужності ВЧ сигналів 10 МГц - 10 ГГц JUNTEK JDS10G, энкодерное управління, модуль PCB. Новинка!
Вимірювач потужності ВЧ сигналів 10 МГц - 10 ГГц JUNTEK JDS10G, энкодерное управління, модуль PCB. Новинка!Немає в наявності
2 295 ₴
+380 (66) 176-85-70
Менеджер, Роман (мобильный, Viber)
  • +380 (67) 176-85-70
    Менеджер, Роман
  • +380 (73) 176-85-70
    Менеджер, Роман
  • +380 (97) 561-53-02
    ПРИЕМ ЗАКАЗОВ НА ВЫХОДНЫХ (склад)
  • +380 (68) 461-07-63
    ВАЙБЕР Прием заказов 24/7 (склад)
+380 (66) 176-85-70
Менеджер, Роман (мобильный, Viber)
  • +380 (67) 176-85-70
    Менеджер, Роман
  • +380 (73) 176-85-70
    Менеджер, Роман
  • +380 (97) 561-53-02
    ПРИЕМ ЗАКАЗОВ НА ВЫХОДНЫХ (склад)
  • +380 (68) 461-07-63
    ВАЙБЕР Прием заказов 24/7 (склад)
повернення товару протягом 14 днів за рахунок покупця

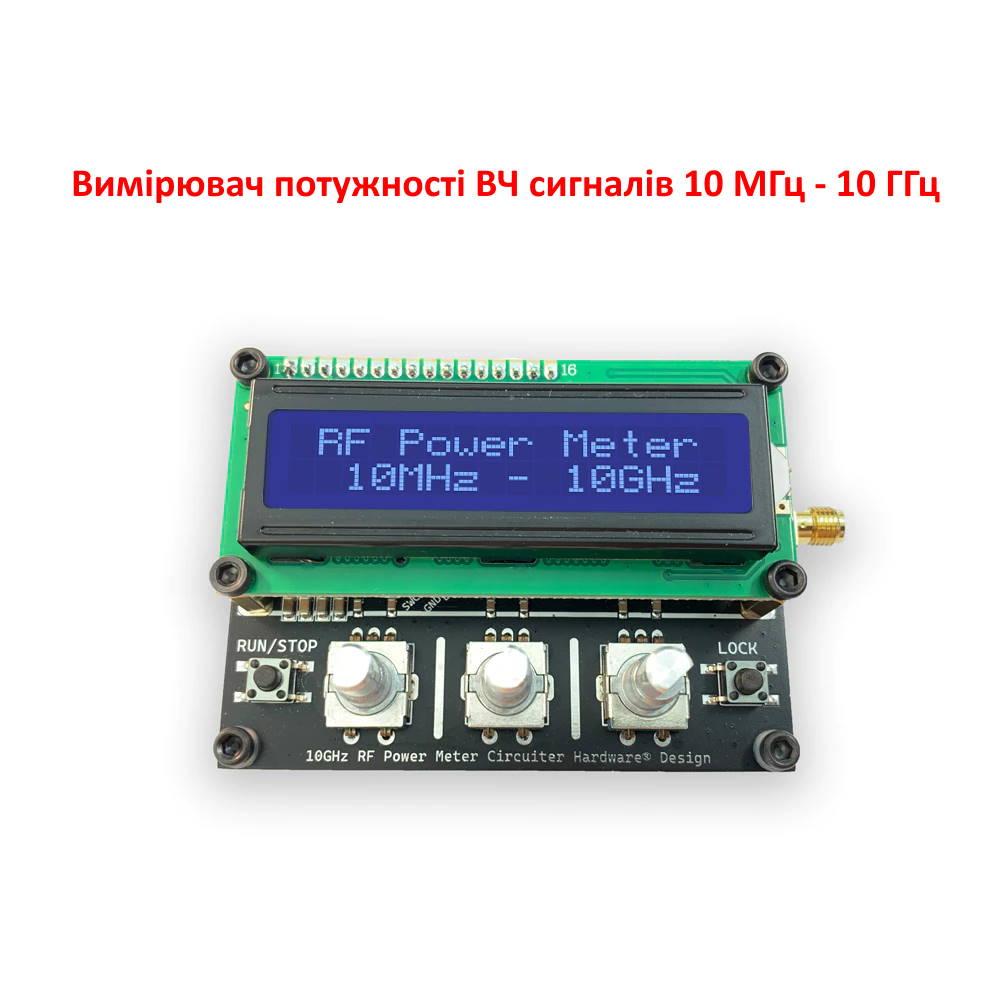

Вимірювач потужності ВЧ сигналів 10 МГц - 10 ГГц JUNTEK JDS10G, энкодерное управління, модуль PCB – дозволить проводити вимірювання потужності радіочастотних сигналів в дБм/Вт або у Ватах. Подібні прилади часто називають ВЧ-ватметрами, а кінцевою метою приладу є розрахунок вихідної потужності сигналу передавача. Вимірювач потужності RF (ВЧ) працює в частотному діапазоні 10 МГц - 10 ГГц і рівнях енергії на вході до 50 дБ, у смузі до 8 ГГц. Особливістю моделі є невисока вартість і простота використання.

Плата побудована на основі спеціалізованої мікросхеми AD8317 фірми Analog Devices, яка є демодулирующим логарифмічним підсилювачем, здатним точно перетворити вхідний ВЧ-сигналу у відповідний вихід в децибелах. Основний керуючий чіп - це сучасний 32-х розрядний мікроконтролер STM32F103C6T6. Напруга живлення подається на плату через роз'єм micro USB і приводиться до потрібного рівня напруги малошумящим лінійним стабілізатором з малим падінням напруги.

Генератор має прямокутну форму і виконаний у вигляді модуля складається з друкованої плати, скрученої латунними стійками, регуляторів і РК-дисплея. Стійки з внутрішньою різьбою М3, що дозволяє змонтувати модуль як на панель з отвором для дисплея, так і на будь-яку площину або універсальний корпус. Зверху є символьний РК-дисплей 1602, на якому відображаються і виконуються всі настройки і вимірювання. Вся навігація по меню та налаштування виконується трьома энкодерами і двома додатковими кнопками.

В меню можна вибрати максимальну частоту вимірювання і одиницю вимірювання потужності сигналу в дБм або мВт. Також є можливість створення профілів налаштувань для швидкого перемикання. Додаткові кнопки відповідають за старт/стоп вимірювання та утримання свідчення. Роз'єм вимірювання потужності для підключення до приладу типу SMA (з отвором всередині). Прилад компактний і працює від 5В micro USB,  що дозволяє живити його від повербанка або зарядного пристрою смартфона, без системи швидкої зарядки QC!

Диапазон частот и амплитуд достаточен для использования, как начинающим радиолюбителям, так и профессионалам. Прибор можно использовать для поверки различных радиопередатчиков. В диапазон прибора попадают частоты, которые используются в FPV моделизме - 433 МГц, 868 МГц, 915 МГц (радиоуправление), 1.3 ГГц, 2.4 ГГц, 5.8 ГГц (видео связь). Можно без проблем проверить работоспособность видео передатчиков (LRS радиосистем) или их соответствие указанным характеристикам.


Особенности

  • Широкий диапазон измеряемых частот
  • Большой диапазон измеряемой мощности
  • Компактные размеры и возможность встроить в любой корпус или панель
  • Качественно выполненная печатная плата
  • Современный микроконтроллер и оригинальные микросхемы
  • Управление энкодерами
  •  ЖК-дисплей 1602


Характеристики

  • Широкая полоса пропускания: от 10 МГц до 10 ГГц
  • Высокая точность: ± 1,0 дБ
  • Динамический диапазон 55 Дб до 8 ГГц
  • Стабильность по температуре +/- 0,5 Дб
  • Время отклика на импульс: 6 нс / 10 нс (спад / фронт)
  • Разъем измерителя мощности: SMA
  • Питание: +5В micro USB
  • Размеры: 85 х 60 х 30 мм
  • Вес 77 грамм


Комплектация

  • Измеритель мощности ВЧ сигналов JUNTEK JDS10G - 1 шт.



За более чем 10 лет работы интернет магазина, наша команда хорошо изучила основные требования покупателей, и знает нюансы, которыми чаще всего интересуются постоянные и потенциальные клиенты. У нас Вы можете получить качественный и быстрый сервис. В случае поломки или не корректной работы прибора, мы гарантируем сервисное обслуживание и ремонт в кратчайшие сроки, в том числе и послегарантийный, так как в нашем штате сотрудников есть инженеры электроники!

Все товары проверяем перед отправкой!

Только у нас Вы можете заказать дополнительную индивидуальную техническую доработку выбранного Вами прибора. Наши инженеры рассмотрят данную возможность и предложат Вам оптимальный вариант.

Всегда рады помочь Вам!

Характеристики
Основні атрибути
Країна виробникКитай
ТипМакетна плата
СтанНовий
