Генератор НЧ сигналів JUNTEK JDS150PCB цифровий DDS 1 Гц — 150 кГц, PWM димування, модуль PCB

Генератор НЧ сигналів JUNTEK JDS150PCB цифровий DDS 1 Гц – 150 кГц, PWM димування, модуль PCB. Даний генератор ШІМ (широтної імпульсної модуляції) сигналу - електронний прилад, призначений для створення сигналів прямокутної форми і частоти від 1 Гц до 150 кГц. Використовується як зразкове джерело тактового сигналу для перевірки різних пристроїв, а також для налаштування (ремонту, аналізу) схем та приладів. Генератор виконаний у вигляді модуля із друкованої плати.

Розміри приладу лише 32 х 52 мм. Такі розміри дуже компактні і дозволяють змонтувати прилад у корпус, панель або використовувати як переносний прилад. По кутах плати є монтажні отвори, які дозволяють змонтувати модуль на панель з отвором для екрану, так і на будь-яку площину або універсальний корпус. Частота відображається трьома цифрами, поточний діапазон визначається положенням десяткової точки в числі: XXX – 1 Гц. 999 Гц, X.XX – 1 кГц. 9.99 кГц, XX.X – 10 кГц. 99.9 кГц, X.X.X – 100 кГц.150 кГц.

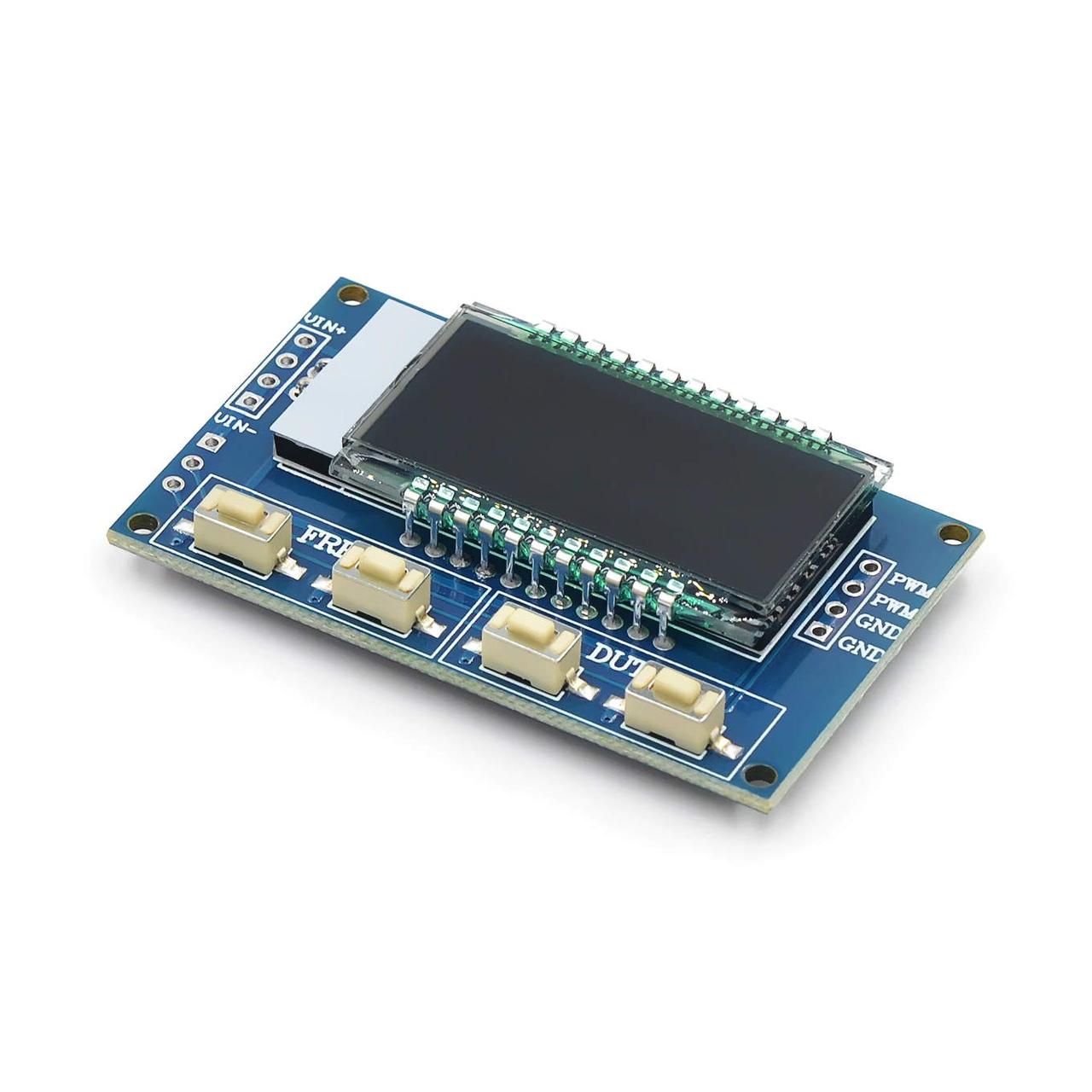

Зверху на платі є невеликий, але чіткий РК-дисплей, на якому відображаються та виконуються всі налаштування. Внизу під екраном чотири кнопки, частоти та шпаруватості вихідного сигналу (FREQ+, FREQ- та DUTY+, DUTY-). Також можливе керування модулем через UART інтерфейс. При відключенні живлення параметри вихідного сигналу зберігаються в незалежній пам'яті. Дві кнопки для зміни частоти (FREQ+, FREQ-) та дві для зміни шпаруватості (DUTY+, DUTY-).

Живлення приладу та вихід сигналу подається на контакти зі стандартним кроком 2,54 мм. Це широко поширені роз'єми, що масово використовуються в більшості техніки, що дозволить легко підключитися до приладу. Амплітуда вихідного PWM (ШИМ) сигналу дорівнює напрузі джерела живлення (3.3 – 30 В). Вихід генератора слаботочний, максимальний струм становить 30 мА, тому для керування потужнішим навантаженням необхідно використовувати вихідний підсилювач.

Діапазон частот та амплітуд, достатній для використання у багатьох завданнях. Прилад можна використовувати як калібрувальний, для перевірки інших пристроїв (сервоприводи, драйвери крокових двигунів, ШІМ датчики, для тесту схем на основі мікроконтролерів). Буде корисним при ремонті чи розробці різних приладів. Можливе використання як генератора тактових сигналів для цифрових систем, розробки або ремонту (комп'ютерів телефонів та іншої техніки).


Особливості

• Безкорпусний пристрій у вигляді модуля
• Можливість монтажу у будь-який корпус або на панель
• Живлення від USB комп'ютера чи зарядного пристрою смартфонів


Характеристики

• Діапазон вихідних частот: 1 Гц – 150 кГц
• Діапазон регулювання шпаруватості: 0 – 100 %
• Напруга живлення: 3.3 - 30 В
• Вихідний струм: 5 - 30 мА
• Форма імпульсів, що генеруються: прямокутна
• Максимальна похибка вихідної частоти: 2 %
• Діапазон робочих температур: -20 °C ~ +70 °C
• Розміри: 52 х 32 х 9 мм
• Вага: 14 грам


Комплектація

• Генератор НЧ сигналів JUNTEK JDS150PCB - 1 шт.
