Міні осцилограф, PWM генератор, тестер радіодеталей багатофункціональний + преміумкомплектація FNIRSI DSO-TC2

Міні осцилограф, PWM генератор, тестер радіодеталей багатофункціональний + преміумкомплектація FNIRSI DSO-TC2 — дасть змогу проводити різні заміри сигналу та радіодеталей. Мініосилограф — це ідеальний пристрій для швидкого сполучення транзисторів, виявлення змішаних поверхневих компонентів, а також для тестування невеликих партій компонентів. У режимі осцилографа прилад використовується для перевірки форми сигналу ланцюга. Обладнаний кольоровим TFT-дисплеєм. Живиться від вбудованої літієвої батареї, що перезаряджається. Особливістю є висока якість виготовлення, гарна точність під час проведення вимірювань, а також невисока ціна.

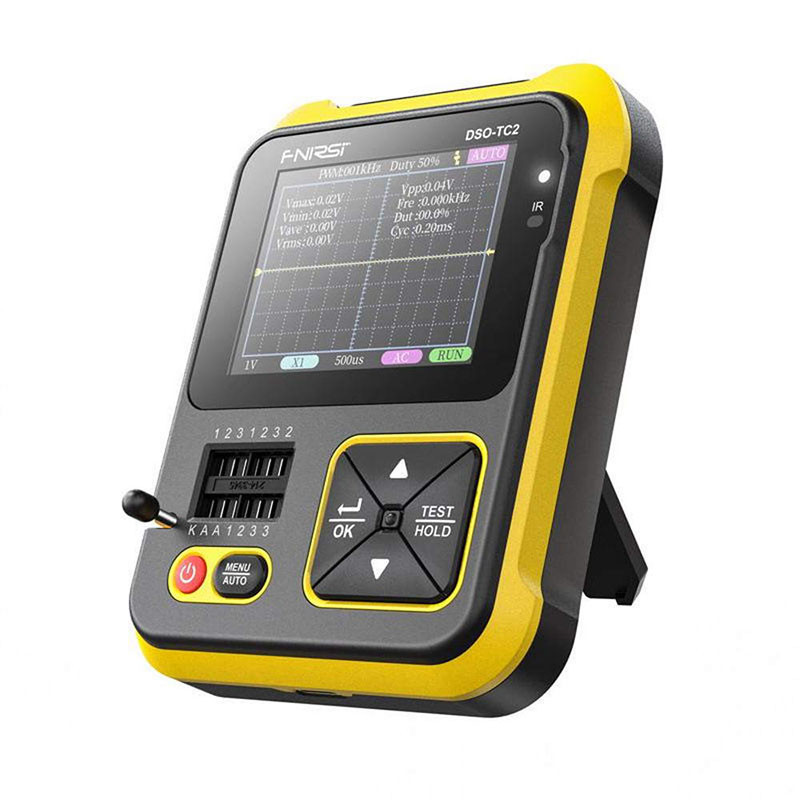

Осцилограф виготовлений у компактному удароміцному корпусі з ABS пластику та має відкидну підставку для зручного використання приладу у вертикальному положенні. На передній панелі розташовані кнопки та дисплей. Також на передній стороні біля кнопок розташований роз'єм для тестування транзисторів та інших компонентів (ESR-тестер). ESR-тестер обладнаний універсальною багатоконтактною панеллю, з «нульовим» зусиллям, для під'єднання тестованих елементів і додатково має можливість під'єднання кабелю із затискними наконечниками.

Прилад працює в режимі осцилографа та тестера компонентів. Після натискання на кнопку живлення відкриється меню вибору режиму. Натискайте клавіші зі стрілками [Вверх]/ [Вниз] для вибору. Виберіть "Mos Test" і натисніть [OK], щоб увійти в режим тестування компонентів. Виберіть режим "Осциллограф", натисніть клавішу [OK], щоб увійти в режим осцилографа. У режимі Mos Test можна тестувати різні типи транзисторів, визначати тип пристрою, полярність виводів, hFE, напругу вмикання, місткість з'єднання.

Також можна тестувати ємність конденсаторів, опір, компоненти індуктивності, температурний цифровий датчик DS18B20, датчик вологості та температури DHT11 і багато іншого. Генератор тестових ШІМ-сигналів із регульованим коефіцієнтом заповнення дає змогу неабияк розширити його можливості. Додатково є функція перевірки інфрачервоних пультів дистанційного керування.

Вгорі корпусу розташовані високочастотні роз'єми: In (0-16 V) — вхід вольтметра, PWM — вихід широтної імпульсної модуляції (ШІМ) і DSO — вхід осцилографа. Використання високочастотних компактних роз'ємів дало змогу їх розмістити на невеликому корпусі, але для їх використання зі стандартними щупами в комплекті є перехідник на BNC роз'єм. Крім приладу, до комплекту входить USB-кабель USB-A на type-C для заряджання, кабель із затискачами типу «крокодил», для роботи з генератором, комплект кабелів для роботи з ESR-тестером та інструкція англійською мовою.


Особливості

• Компактні габарити корпусу
• Кольоровий LCD-дисплей
• Функції осцилографа, ESR-тестера та ШІМ генератора в одному приладі
• Можливість перевірки інфрачервоних пультів дистанційного керування
• Акумуляторне живлення й заряджання від USB


Характеристики

 Осцилограф

• Частота дискретизації: 2.5 MS/s
• Смуга пропускання: 0-200 kHz
• Вхідний опір: 1 MОм
• Діапазон вхідної напруги: 1:1 Ділитель: 80 Vpp (±40 V); 10:1 Ділник: 800 Vpp (±400 V)
• Вертикальна чутливість: 10 мВ/см ~ 10 В/см (з кроком 1-2-5)
• Вертикальне зміщення: регульоване, з індикацією
• Горизонтальний діапазон розгортання: 10 uS/Div ~ 500 s/Div (з кроком 1-2-5)
• Режим запуску: автоматичний
• Тип тригера: по фронту, попаду
• Спрацьовування: регульоване, з індикацією
• Заморожування форми хвилі: Так (функція утримання)
• Автоматичне вимірювання: максимальний, мінімальний, середній, RMS, пік-пік, частота, період, робочий цикл
• PWM-вихід: FRQ: 0~80 kHz, Робочий цикл: 0~100%, амплітуда: 5,0 V


ESR-тестер

• Меню англійською мовою
• Діапазон вимірювання ємності: 25 pF ~ 100 mF (значення ємності, коефіцієнт втрати Vloss)
• Діапазон вимірювання опору: 0,01 Om ~ 50 MOm
• Діапазон вимірювання індуктивності: 10 uH ~ 1000 uH
• Батарея Діапазон вимірювань: 0,1~4,5 V
• Вхідна напруга: 0~16 V
• ШІМ-вихід: 1,5 кГц ~ 9,99 MHz


Загальні

• Дисплей: 2,4-дюймовий кольоровий TFT-екран зі світлодіодною підсвіткою
• Живлення: літієва акумуляторна батарея ємністю 1500 мА·год
• Заряджання: USB Type-C (+5 В)
• Розміри: 79 х 31 х 103 мм
• Вага: 297 грамів


Комплектація

• FNIRSI DSO-TC2 – 1 шт.
• USB-кабель USB-A - Type-C – 1 шт.
• Перехідник на BNC роз'єм — 1 шт.
• Комплект кабелів ESR-тестера — 1 шт.
• Інструкція (англ.) — 1 шт.
