Атенюатор цифровий програмований з LCD 1 МГц — 3,8 ГГц 1-31 дБ до 100 мВт JUNTEK JDS-A3G

Атенюатор цифровий програмований з LCD 1 МГц — 3,8 ГГц 1-31 дБ до 100 мВт JUNTEK JDS-A3G — призначений для експлуатації в складі систем, що працюють у частотному діапазоні 1-3800 МГц, що дає змогу рекомендувати пристрій для систем радіозв'язку та комплектів посилення мобільного сигналу. Прилад має систему керування загасанням сигналу, водночас загасання регулюється в межах від 1 до 31 дБ, з кроком зміни — 1 дБ. Цифровий атенюатор стане незамінним помічником у системах, що вимагають точного настроювання вносимого згасання або частої зміни параметрів.

Використання в ВЧ-системі атенюатора дає змогу змоделювати загасання й багаторазово знизити потужність сигналу: зменшити потужність перед антеною (для зменшення радіусу дії), у разі вимірювання потужності ВЧ сигналу, перед репітерами (підсилювачами), за умови вимірювання потужності вимірах осцилографом. Основна перевага програмованого атенюатора перед традиційними аналоговими, які на кожен номінал треба окремий атенюатор, це можливість настроювання рівня загасання всього одним приладом у межах від 1 МГц до 3,8 ГГц.

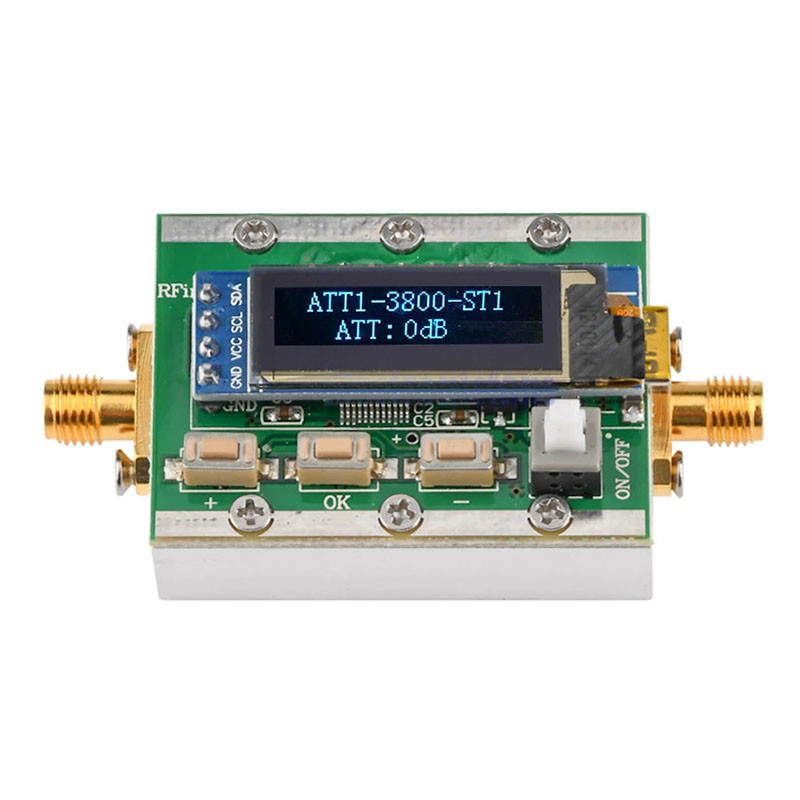

Цифровий атенюатор виготовлений як друкована плата, змонтована на алюмінієвому радіаторі, який не має захисту від впливу опадів і призначений для використання тільки всередині корпусу або в приміщенні. Зверху плати розташований висококонтрастний OLED-дисплей. Під дисплеєм розташована кнопка увімкнення та тактові кнопки керування («+», «ОК», « - Reportorminal» Збоку на радіаторі змонтовано ВЧ-роз'єми SMA. Знизу на кутах розташовані чотири нарізні отвори М3, які можна використовувати для кріплення на панель або в корпус.

Цифровий атенюатор є складним електронним пристроєм, обладнаним екраном, керівниками клавішами та потребує електричного живлення 5 В від порту mini-USB. Цифровий атенюатор обладнаний роз'ємами SMA-female, що дає змогу встановлювати його як перехідник практично на будь-якій ділянці ВЧ-тракту (наприклад, між портом репітера та кабелем антени). Порт mini-USB на корпусі атенюатора призначений для забезпечення пристрою живленням.

Система ручного регулювання дає змогу знизити рівень сигналу на 31 дБ із кроком 1 дБ. Попередній рівень атенюації зображається на екрані пристрою, керування відбувається за допомогою клавіш. Максимально підведена потужність 20 дБм. Програмований цифровий атенюатор JUNTEK JDS-A3G підійде для багатьох завдань, як професіоналам, так і прихильникам. Найчастішим застосуванням може стати вимірювання потужності радіо (відео) передавачів, під'єднавши перед вимірювальним приладом. Атенюатор дасть змогу розширити вхідний діапазон вимірювальних приладів і уникнути перевантаження та виходу з ладу вимірювального входу.

Особливості

• Наявність висококонтрастного OLED-дисплея, для зображення показань
• Керування приладів за допомогою кнопок на корпусі («+», «ОК», « – 00
• Потужний алюмінієвий радіатор дає змогу ефективно відводити тепло
• Робота приладу від джерела живлення 5 вольтів (без швидкого заряджання QC)
• Компактні розміри приладу, невелика вага та просте транспортування

Характеристики

• Частотний діапазон: 1 - 3800 МГц
• Внесене загасання: 0 - 31 дБ (з кроком 1 дБ)
• Максимальна потужність: 20 дБм (100 мВт)
• Внесені втрати: 0 - 1.5 ГГц / 1.4 - 1.8 дБ / 1.5 - 3.0 ГГц / 1.9 - 3 дБ
• Хвильовий опір: 50 Ом
• Порти та інтерфейси: 2 x SMA-female, 1 x Mini-USB
• Живлення: 5В (порт mini-USB)
• Розмір: 60 x 32 x 32 мм
• Вага: 38 грамів


Комплектація

• Атенюатор JUNTEK JDS-A3G – 1 шт.
• Кабель USB — 1 шт.
