Термінатор-заглушка ВЧ SMA-M узгоджене навантаження 50 Ом для антен і радіомодуль Unitonoptek TRM SMA-Male

Термінатор-заглушка ВЧ SMA-M узгоджене навантаження 50 Ом для антен і радіомодуль Unitoptek TRM SMA-Male — дасть змогу поглинути енергію (сигнал) на кінці лінії. Термінатор (згладжувач) це поглинач енергії (зазвичай резистор) на кінці довгої лінії, опір якого дорівнює хвильовому опору цієї лінії. Такі пристрої застосовуються на всіх лініях, що з'єднують передавач і приймач сигналу, коли відбитий від кінця лінії сигнал неабияк впливає на роботу лінії зв'язку. Особливістю є простота використання, заводська збірка та широкий спектр застосування.

Термінатор є узгодженим навантаженням для довгої лінії, яка має корисні властивості. Використовуючи термінатор, що біжить хвиля, що надходить із лінії, повністю поглинається, тому відбиття хвилі назад у лінію немає, а це означає, що стоячі хвилі в лінії передавання також немає. Крім того, вхідний імпеданс лінії, навантаженої на узгоджене навантаження, дорівнює хвильовому опору лінії. Термінатори застосовуються в різних сферах, зокрема й у системах бездротового передавання.

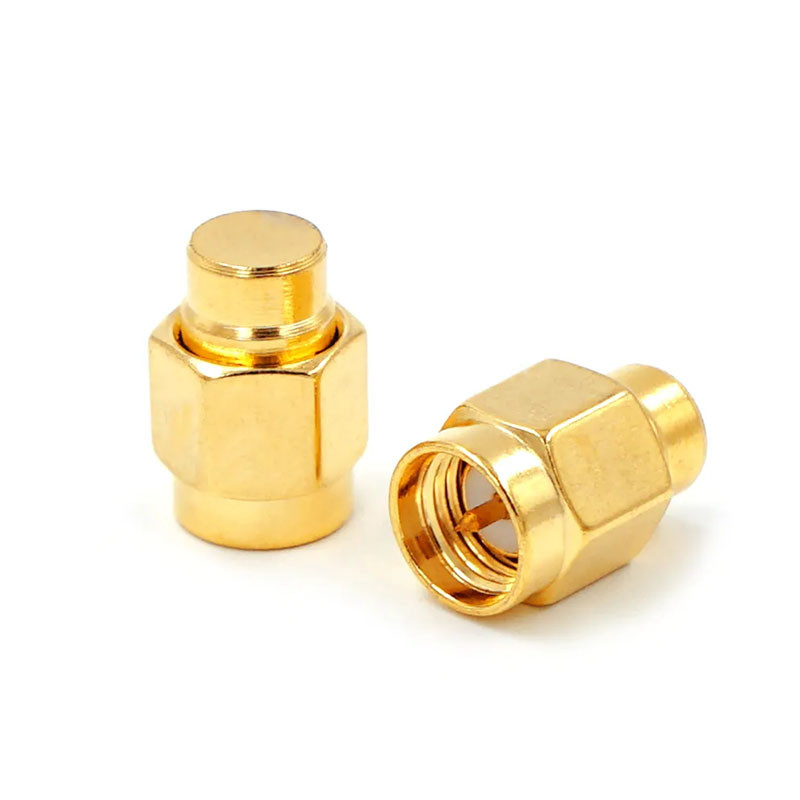

Термінатор-заглушка має зовнішній вигляд популярного роз'єму SMA, але він «заглушений» (глихий) з одного боку. З боку під'єднання термінатор має SMA роз'єм, з внутрішньою різзю і штирком у центрі. Високочастотне хвиле навантаження цієї моделі може бути використане з частотами до 6 ГГц. Навантаження має еквівалентний хвильовий опір 50 Ом, тому його можна, наприклад, накручувати замість антен на передавачі, для тіста або настроювання схеми. Часто вони застосовуються в антенах Pagoda TS58 (код товару 03435) для узгодження сигналу.

Особливості

• Можливість «заглушити» сигнал на лінії, для антен і радіомодуль
• Можливість застосування для різних радіосистем на частоті до 6 ГГц
• Має роз'єм SMA з внутрішньою різзю і «штирцем» у центрі, для під'єднання до пристрою
• Має еквівалентний хвильовий опір 50 Ом
• Заводське виробництво та висока якість використовуваних матеріалів
• Часто застосовується для планарних антен типу Pagoda TS58 (код товара 03435)

Характеристики

• Тип: узгоджене навантаження (термінатор)
• Робоча частота: до 6 ГГц
• Хвильовий опір: 50 Ом
• Роз'єм: SMA (внутрішня різь і «штирек» у центрі)
• Матеріал: латунь/позолота

Комплектація

• Термінатор-заглушка ВЧ SMA-M узгоджене навантаження 50 Ом Unitoptek TRM SMA-Male — 1 шт.
