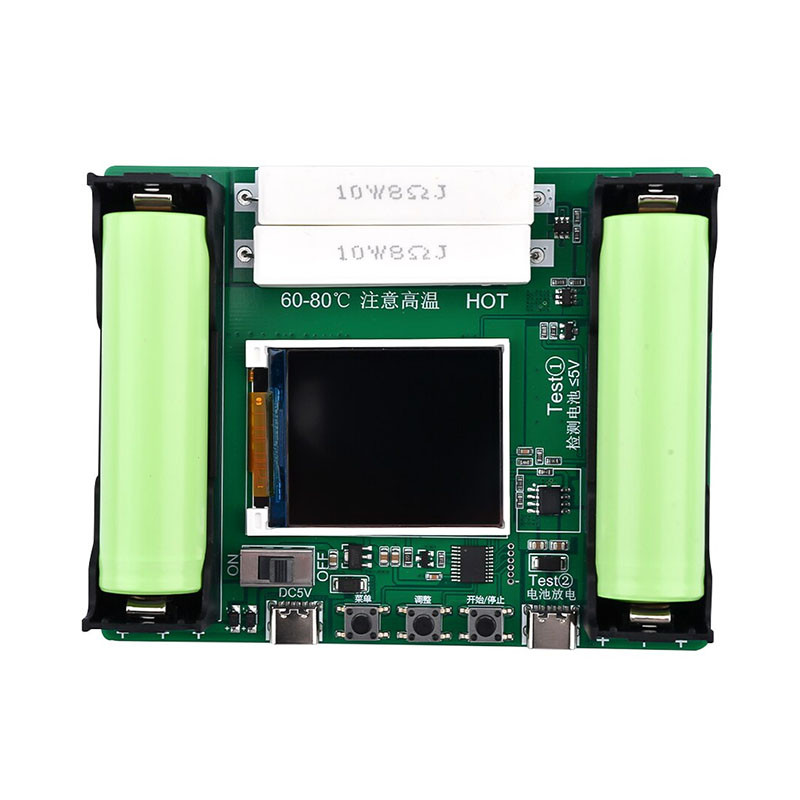

Тестер внутрішнього опору та ємності LiIon 18650 акумуляторів YAOREA XH-M239 V4.3 Новинка!

Тестер внутрішнього опору та ємності LiIon 18650 акумуляторів YAOREA XH-M239 V4.3 — дасть змогу визначити реальну ємність акумулятора типу 18650. Тестер допоможе не тільки визначити реальну (тікальну) ємністю акумулятора, але і його внутрішній опір. Особливістю моделі можна назвати високу точність визначення ємності, невеликий розмір пристрою, оновлену прошивку, можливість автономної роботи, простоту використання, а також наявність дисплея з зображенням параметрів у режимі реального часу.

Тестер призначений для Li-Ion акумуляторів типорозміру 18650, не підходить для заряджання літій-залізо-фосфатних акумуляторів (LiFePO4). Невеликий TFT-дисплей розміром 1,77-дюйма, може в режимі реального часу зображати інформацію про внутрішній опір батареї, ємності, напруги, струму та потужності. Для зручності використання прилад має 3 режими роботи — заряд (CHG), розряд (DSG), автоматичний режим (AUTO). Оновлене прошиття процесора (v 4.3), з виправленням помилок попередніх версій, поліпшена стабільність вимірюваних параметрів.

Прилад має всі необхідні параметри настроювання для тестування, а також має можливість тестувати акумулятор у режимі розряджання без використання зовнішнього джерела живлення. Прилад може працювати без зовнішнього джерела живлення (автономний режим) тільки для режиму розряду (DSG), а для повноцінної роботи необхідне зовнішнє джерело живлення 5 В, під'єднане до роз'єму USB Type-C розташованому на лівій стороні плати. Лівий тримач (холдер) призначений для встановлення батареї 18650, для автономного живлення приладу.

Правий тримач (холдер) призначений для тестованого акумулятора в режимі розряджання та заряджання. Заряд батареї можливий тільки за під'єднаного джерела живлення 5 В до роз'єму Type-C (з лівого боку). Роз'єм Type-C розташований на правому боці, призначений для приєднання зовнішніх (бічних) тримачів (холодерів) для додаткового тестованого акумулятора. Такий тримач можна зробити самостійно або докупити окремо, головне, щоб були правильно розпаяні контакти роз'єму Type-C.

Застосувавши кмітливість, можна самостійно легко припаяти до контактів, наприклад, крокодили та перетворити прилад на універсальний тестер акумуляторів за мінімальні гроші. Важливо скасувати, що приладом не підтримується одночасний розряд батареї тестової батареї 18650 (правий слот) і зовнішнього тест-джерела живлення (правий роз'єм Type-C). Під час встановлення тестованого акумулятора тестер покаже його внутрішній опір на дисплеї. Ємність акумулятора буде відтворена тільки за повного завершення режиму DSG.

Тестер підтримує англійську та китайську мови, причому китайська мова встановлена за замовчуванням. Для зміни язика натисніть кнопку ON/OFF (сама ліва кнопка), після чого увімкніть тестер. Після увімкнення тестера треба почекати приблизно 10 секунд, після чого необхідно вимкнути тестер і повторно його ввімкнути. Якщо під час першого увімкнення на екрані виводиться китайська мова, то після цієї операції мова змінитися на англійську. Зворотне перемикання язика виконується аналогічним способом.

За перемикання режимів (MODE, STOP, LOOP) так само відповідає кнопка ON/OFF (сама ліва кнопка). За допомогою середньої кнопки Ви можете вибрати один із трьох режимів AUTO (заряд, розряд, заряд), CHG (заряд), DSG (розряд) з пункту MODE, а також напругу (пункт STOP), за якої буде встановлений розряд акумулятора (від 2,5 до 3,5 В) і час циклу для режиму AUTO (пункт LOOP). У режимі заряду (CHG) параметри mAh і mWh не вимірюються. Після завершення заряду індикатор покаже STA:END і значення параметрів mAh і mWh.

Як зовнішнє джерело живлення можна використовувати зарядний пристрій від мобільного телефона 5 В/1 А. У разі під'єднаного зовнішнього джерела живлення акумулятор, який відповідає за автономне живлення, заряджатиметься. Треба пам'ятати те, що максимальний струм заряду становитиме не більш ніж 0.5 А. Індикація заряду здійснюється за допомогою червоного світлодіода, розташованого праворуч від відсіку. Крім цього, в асортименті товарів нашого магазину є й інші тестери, для батарей типу АА, ААА, LiIon, NiMh, NiCd батарей і автомобільних акумуляторів.

Інструкції з використання

1. Подайте живлення на прилад, під'єднавши живлення до роз'єму USB Type-C або встановивши батарею 18650 (в лівий тримач), після чого під'єднайте батарею 18650 для тестування (в правий тримач)
2. Використовуйте кабель передавання даних Type-C для під'єднання порту живлення Type-C до джерела живлення 5 В. Зовнішнє джерело живлення використовується для заряджання акумулятора в стані CHG. Якщо вам потрібно лише розрядити DSG, ви можете залишити його не під'єднаним.
3. Виберіть режим, за замовчуванням автоматичний режим AUTO
4. Натисніть кнопку «Пуск», щоб запустити програму
5. Дочекайтеся завершення процесу та припинення індикації стану

Особливості

• Можливість визначення реальної ємності акумуляторів типу 18650
• Підходить для тестування літій-іонних акумуляторних батарей (LiFePO4 не підтримується)
• Підтримується можливість вимірювання місткості одного каналу та внутрішнього опору
• Оновлений прошивка процесора (v 4.3), з виправленням помилок попередніх версій, поліпшена стабільність вимірюваних параметрів.
• Наявність функції індивідуального заряджання та розряджання, до 9 циклів в автоматичному режимі
• Можливість вибору з 11 рівнів регульованої напруги зупинки та розряду
• Зображення даних однією з 2 мов — англійська та китайська (стоїть за замовчуванням)
• Максимальний потік заряджання та розряджання становить приблизно 1 А
• Дані вимірювань не зберігаються, автоматичне очищення під час вимкнення живлення або під час перемикання режиму роботи.
• Можливість тестування батарей типу 21700 (за наявності відповідного холдера та під'єднання Type-C)
• Простота використання, невеликий розмір і невелика вага приладу

Характеристики

• Тип: тестер внутрішнього опору ємності акумулятора типу 18650
• Діапазон вимірювання ємності: 0 ~ 99999 мА·год
• Діапазон вимірювання енергії: 0 ~ 99999 мВтч
• Відображення даних: дисплей 1,77-дюймовий TFT-дисплей
• Показані дані: напруга, струм, потужність (всі показники в реальному часі)
• Робоча напруга: DC 5V
• Напруга виявлення: ≤DC 5V
• Струм розряду: ≈0,5 А / ≈1 А (на вибір)
• Режим роботи: заряд (CHG), розряд (DSG), автоматичний режим (AUTO)
• Напруга стоп-розряду: 11 рівнів (2,5 В, 2, 6 В, 2, 7 В, 2,8 В, 2,9 В, 3,0 В, 3, 3, 3, 3, 3, 3, 3, 3, 3, 3, 3, 3, 3, 3, 3, 4, В, 3, 3,5 В)
• Версія ПЗ: 4.3
• Живлення: через роз'єм Type-C (5 В) або акумулятор 18650
• Функція вимірювання внутрішнього опору акумулятора: підтримується (похибка приблизно 10%)
• Мова системи: китайська (за замовчуванням), англійська
• Розмір: 108 х 85 х 24 мм
• Вага: 81 грам

Комплектація

• Тестер внутрішнього опору та ємності LiIon 18650 акумуляторів YAOREA XH-M239 V4.3 – 1 шт.
