Портативний векторний аналізатор мереж GS-320 6 ГГц NanoVNA з 3,5-дюймовим РК-дисплеєм та акумулятором 4000

Портативний векторний аналізатор мереж GS-320 6 ГГц NanoVNA з 3,5-дюймовим РК-дисплеєм та акумулятором 4000 мА·год — дасть змогу виміряти характеристики пасивного й активного радіообладнання (антени, кабелі, фільтри, атенюатори, підсилювачі тощо). Прилад дає змогу вимірювати параметри складного коефіцієнта відбиття, коефіцієнта стоячої хвилі (VSWR), опору, поглинання, амплітуди, фази, втрати та відстані до точки пошкодження кабелю. Особливістю моделі можна назвати широкий діапазон можливостей, роботу від вбудованої батареї, гарну якість провідних вимірювань і якісну заводську конструкцію.

Портативний векторний аналізатор мереж цієї моделі підійде як для професіоналів, так і для радіоаматорів, оскільки здатний охоплювати широкий діапазон частот від 23 до 6200 МГц, включно з популярними частотами Bluetooth, Wi-Fi, 2,4 ГГц, 5,8 ГГц, GPS, Beidou та пристроїв IoT. Аналізатор мереж дасть можливість проводити вимірювання й аналізувати параметри антен, кабелів, фільтрів, атенюаторів і підсилювачів із високою точністю. Пристрій обладнаний вбудованим КСВ-метром, що забезпечує надійні результати вимірювань у широкому діапазоні.

За допомогою векторного аналізатора ви зможете вимірювати комплексний коефіцієнт відбиття, фазу, імпеданс, адміттанс, втрати й навіть відстань до пошкоджень у кабелях. Прилади такого типу часто використовуються різними контрольованими службами, сервісними та ремонтними організаціями, а також у деяких військових галузях. Пристрій стане незамінним інструментом для компаній у галузі телекомунікацій, обслуговальних антени та стільниковий зв'язок, а також для радіолюбів, навчальних закладів і лабораторій.

Корпус приладу виготовлений із міцного алюмінієвого корпусу, що забезпечує не тільки надійність, але й точність вимірювань. На передній панелі розташований кольоровий, резистивний дисплей, розміром 3,2 дюйма та роздільною здатністю 320х240 точок. По праву сторону від дисплея розташовані 8 кнопок керування. У лівій торцевій частині приладу міститься SMA роз'єм для приєднання антени або кабелю, а в правій частині перемикач ON/OFF и USB роз'єм. Усередині приладу розміщена батарея ємністю 4000 мА·год.

Завдяки низькому енергоспоживанню вбудованого акумулятора вистачає приблизно на 4 години безперервної роботи, водночас час заряджання батареї приладу становить приблизно 6 годин. Заряджання вбудованого акумулятора відбувається через USB-роз'єм, за допомогою USB кабелю та джерела живлення 5 В (адаптер, PowerBank, інша батарея). Попри міцний металевий корпус, прилад має невелику вагу (всього 480 грамів), а компактні розміри дадуть змогу проводити вимірювання там, де це необхідно, легко транспортуючи прилад із місця на місце.

Такі аналізатори особливо підходять для компаній, що займаються телекомунікацією, встановленням та обслуговуванням антен і посиленням стільникового зв'язку. З ним сервісні центри та обслуговчий персонал можуть виконувати RF-аналіз кабелів та антен під час введення в експлуатацію або технічне обслуговування. Крім того, це обладнання ідеально підходить для майстерень, радіовентузіастів, освітніх установ і лабораторій. Крім цього приладу в нашому магазині є й інші схожі прилади, векторні аналізатори ланцюгів тощо.

Внимание! Прилад постачається із заводським настроюванням, де як опорна площина використовується роз'єм приладу. Однак, якщо вам знадобиться здійснювати вимірювання із застосуванням кабельних складок, перехідників та інших аналогічних пристроїв, то потрібно провести додаткове калібрування. Для цієї мети рекомендується використовувати калібрувальний набір SOL (Short/Локне замикання — Open/хмарний хід — Load/з'єднане навантаження) з імпедансом 50 Ом.

Особливості

• Можливість вимірювання характеристик пасивного й активного радіообладнання
• Охоплення широкого діапазону частот від 23 до 6200 МГц, включно з популярними частотами Bluetooth, Wi-Fi, 2,4 ГГц, 5,8 ГГц, GPS
• Наявність кольорового сенсорного екрана розміром 3,5 дюйма, для комфортного зображення результатів вимірювань і зручного керування приладом
• Проведення вимірювання швидко й ефективно, завдяки швидкості сканування 1000 точок за секунду
• Висока точність вимірювання фази на 1,5° на всьому діапазоні вимірюваних частот
• Можливість відбиття до чотирьох незалежних маркерів на графіках дає змогу точніше оцінювати вимірювані параметри
• Можливість відбиття практично всіх інтерпретації коефіцієнта відбиття, для глибшого аналізу
• Наявність функції вимірювання відстані до пошкоджень і втрат у кабелі, що дає додаткову функціональність
• Робота приладу від вбудованої батареї ємністю 4000 мА·год
• Вбудований акумулятор дасть змогу працювати аналізатору до 4 годин, що робить пристрій готовим до тривалих вимірювань
• Невеликий розмір і мала вага приладу роблять аналізатор зручним для роботи в різних місцях

Характеристики

• Діагональ екрана: 3,2 дюйма
• Тип екрана: резистивний
• Роздільна здатність екрана: 320 х 240 точок
• Діапазон робочих частот: 23 - 6200 МГц
• Роздільна здатність за частотою: 10 кГц
• Максимальна кількість точок сканування: 1000
• Швидкість сканування: 1000 точок/сек
• Напрямок моста (без коригування в усьому діапазоні): > 12 дБ
• Співвідношення незайвої хвилі на вході: 2
• Похибка вимірювання фази: не більш ніж 1,5°
• Похибка вимірювання магнітуди: не більш ніж 0,25 дБ
• Ефективна спрямованість (після повного калібрування одного порту): > 50 дБ
• Визначення роздільної здатності відстані до точки несправності: (C x VF) / 2S m
• Максимальна довжина вимірювального кабелю: за VF = 1: 3000 м
• Максимальна вхідна напруга постійного струму: 25 В
• Показані діаграми: діаграма Вольперта-Сміта, полярна діаграма, фаза коефіцієнта відбиття, магнітуда КО, логарифмічна магнітуда КО, КСВ, дистанція до пошкодження, втрати в кабелі
• Живлення: вбудований акумулятор 4000 мА·год
• Час роботи від акумулятора: майже 4 години
• Час заряджання акумулятора: до 6 годин
• Діапазон робочих температур: від 0 до +40 °C
• Розмір: 145 x 72 x 24мм
• Вага: 480 грамів

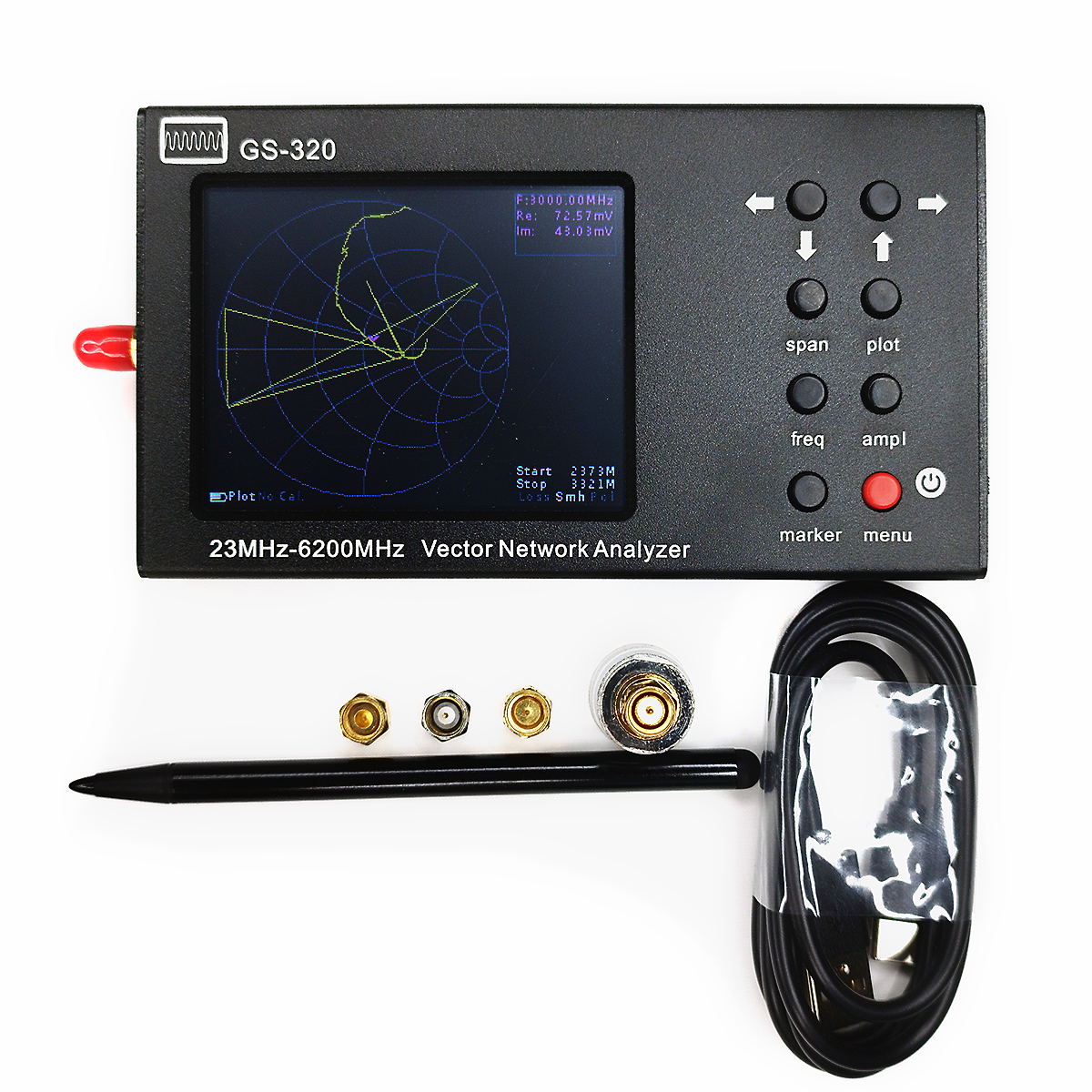

Комплектація

• Портативний векторний аналізатор мереж GS-320 6 ГГц NanoVNA з РК-дисплеєм — 1 шт.
• USB Type-C кабель для передавання даних  - 1 шт.
• Набір калібрувальних заглушок SOL — 1 шт.
• Перехідник N «мама» — SMA «тато» — 1 шт.
• Стилус — 1 шт.
• Інструкція користувача (англ.) - 1 шт.
