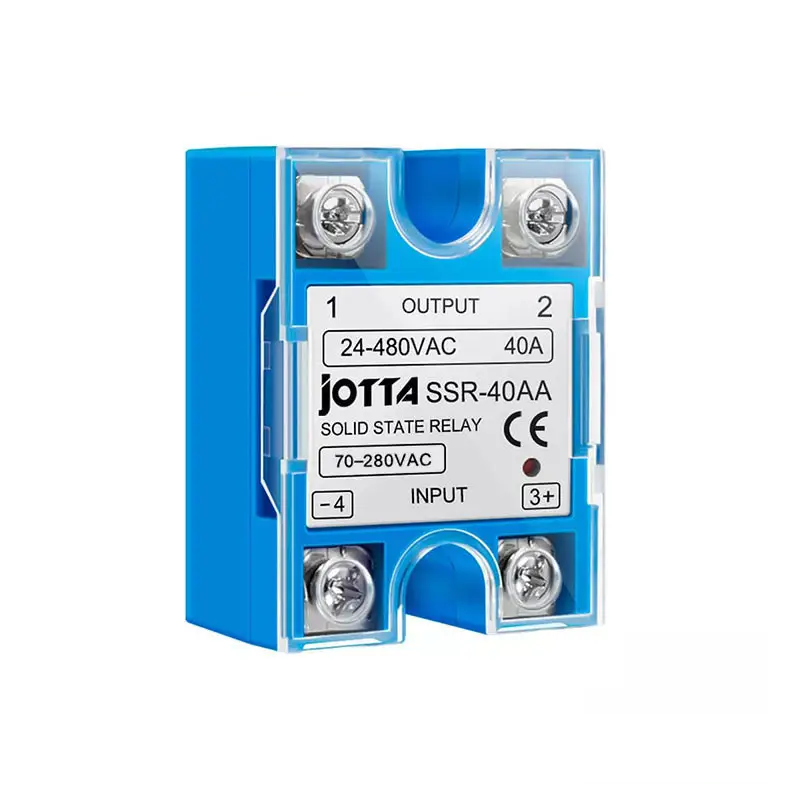

Реле електронне твердотільне GEYA JOTTA SR-40AA для навантаження AC 24-480V 40A та сигналом керування AC 70-280V

Реле електронне твердотільне GEYA JOTTA SR-40AA для навантаження AC 24-480V 40A та сигналом керування AC 70-280V — дасть змогу подавати або вимикати живлення приладів, за керівним сигналом. Такі твердотільні реле призначені для безконтактної комутації нагрівальних елементів, ламп розжарювання та іншого електрообладнання з резистивним навантаженням (у разі дотримання особливих умов для індуктивного навантаження) і робочою напругою вмикачем живлення від 70 до 280 В змінного струму. Особливістю моделі є простота використання, високе максимальне навантаження й можливість працювати з іншими пристроями.

Твердотільне реле (ТТР або SSR) — це пристрій електронного типу, який побудований на напівпровідникникових елементах і силових ключах (як-от, симістори, біполярні або МОП-транзистори), водночас у ньому немає рухомих частин і механічних елементів. У твердотільних реле комутація навантаження відбувається безконтактно завдяки комутації вбудованих напівпровідникових елементів, що дає їм низку переваг перед звичайними електромеханічними реле.

Загальний принцип дії приладу не складний, у ньому взаємодіють 2 сигнали — керівний і комутувальний. Це відбувається завдяки гальванічній розв'язці — трансфера енергії й інформації між електричними ланцюгами в умовах, якщо між ними безпосередньо контакт. У релі цю функцію виконує оптрон або «оптопара», яка складається зі випромінювача світла та фотоприймача. Напруга, подана на пристрій, також подається на світлодіод, чиє світіння надходить на фотодіод.

Все це призводить до виникнення струму в силових напівпровідниках, увімкненню МОП або тиристора для керування під'єднаним силовим обладнанням. Завдяки всьому цьому пристрій можна застосовувати там, де є необхідність під'єднання та вимкнення резистивного, резистивно-індуктивного навантаження. Можливе застосування в системах із регулюванням температури та нагрівальними елементами, а також об'єктах, де не допускається виникнення іскри під час перемикання або роботи перемикача.

Під час використання твердотільного реле без додаткового відведення тепла, основа реле нагрівається й уже за температури понад 40 °C втрачає свою здатність довго витримувати номінальний струм. Тому для забезпечення безперебійної роботи реле з заявленими характеристиками необхідний додатковий тепловідвід — радіатор охолодження. Застосовуючи реле з іншими приладами, потужність яких менш ніж 1 кВт – радиатор не обязателен, при мощности понад 1 кВт — обов'язково наявність додаткового охолоджувального радіатора.

Твердотільні реле застосовуються для відстеження роботи трансформаторів, а також для керування  електродвигунами. Допускається використання як електронних ключів силових і слабкострумових енергопристроїв, комутаторів станкового обладнання, де необхідна висока частота спрацьовування. Виріб такі реле замінюють магнітні пускачі реверсивної дії. Такі реле не вимагають профілактичних робіт у процесі експлуатації, а також мають істотно більший ресурс експлуатації.

Такі реле часто застосовуються спільно з різними іншими пристроями, які самі по собі не можуть працювати з потужними приладами. Часто ці реле використовують спільно з датчиками для визначення рівня рідини в ємностях, які мають вмикати або вимикати насос у разі досягнення рідиною певного рівня. Крім цього реле в нашому магазині є й самі датчики рівня рідини з магнітним сенсором завдовжки 200 мм (код 03836), 150 мм (код 03787), 100 мм (код 03828) і 65 мм (код 03835).


▶️ Підписуйтесь на наш канал! ▶️

 Особливості

• Немає іскри та електричної дуги під час комутації контактів
• Нижчий рівень електромагнітних перешкод під час комутації
• Прилад не вимагає профілактичних робіт у процесі експлуатації
• Висока швидкодія (швидкість комутації контактів)
• Потреба додаткового радіатора охолодження (за потужності понад 1 кВт)
• Здебільшого не вимагає додаткового вигляду харчування
• Неабияк більший ресурс експлуатації приладу
• Широка сфера застосування та можливість роботи з іншими пристроями в парі

Характеристики

• Комутована напруга: 24 - 480 В AC (змінний струм)
• Максимальний струм: 40A
• Сигнал керування: 70 - 280В AC (змінний струм)
• Електрична міцність ізоляції вхід/вихід — 2.5 кВ
• Падіння напруги: 1В
• Час спрацювання: 10 мс
• Струм у режимі очікування: 2 мА
• Розмір: 58 х 27 х 45 мм
• Вага: приблизно 100 грамів

Комплектація

• Реле електронне твердотільне GEYA JOTTA SR-40AA — 1 шт.
