Генератор ВЧ сигналів JUNTEK HT008 цифровий DDS 23,5 — 6000 МГц, LCD, PLL чип MAX2870, модуль PCB

Генератор ВЧ сигналів JUNTEK HT008 цифровий DDS 23,5 – 6000 МГц, LCD, PLL чіп MAX2870, модуль PCB – електронний прилад, призначений для синтезу сигналів довільної форми та частоти. Використовується як зразкове джерело сигналу для перевірки різних пристроїв, а також для налаштування (ремонту, аналізу) схем та приладів. Функціональні двоканальні генератори мають високі експлуатаційні та технічні характеристики завдяки використанню технології прямого цифрового синтезу сигналу DDS.

Прямий цифровий синтез - метод, що дозволяє отримати аналоговий сигнал за рахунок генерації тимчасової послідовності цифрових відліків та їх подальшого перетворення на аналогову форму за допомогою цифроаналогового перетворювача (ЦАП). Так як сигнал спочатку синтезується в цифровій формі, такий пристрій може забезпечити швидке перемикання частоти, висока роздільна здатність сітки частот, роботу в широкому діапазоні частот.

Завдяки розвитку мікросхемотехніки та технології, на сьогоднішній день синтезатори DDS є дуже компактними мікросхемами з низьким енергоспоживанням. Так як даний генератор хоч і не дорогий, але має відмінну розрядність ЦАП (вертикальне відхилення) і розрядність за часом (горизонтальне відхилення). Ці переваги генератора сигналів дозволяють генерувати сигнал з великою точністю і без сходинок (наприклад, при генерації гармонійних коливань таких як синусоїда або подібні до неї).

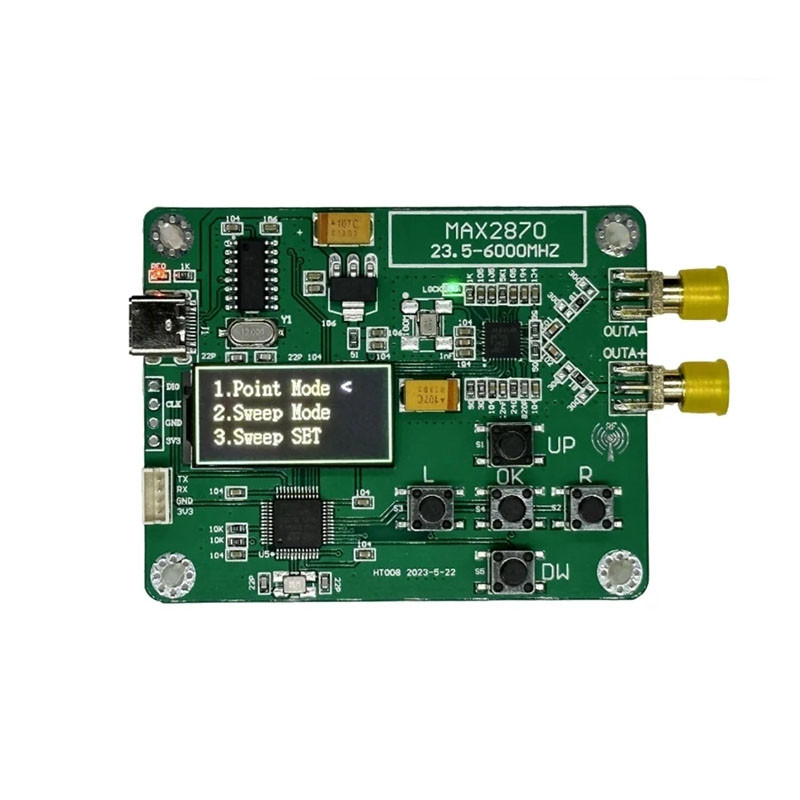

Генератор виконаний у вигляді модуля з друкованої плати, на якій змонтовані всі компоненти. На платі є отвори кріплення, що дозволяє змонтувати модуль через різьбові стійки як на панель з отвором для екрану, так і на будь-яку площину або універсальний корпус. На передній частині плати є невеликий, але чіткий OLED дисплей, на якому відображаються і виконуватися всі налаштування. Біля дисплея розташовані тактові кнопки для налаштування приладу. У даній моделі встановлено мікросхему DDS генератора MAX2870, яка має діапазон частот 23,5 - 6000 МГц.

Це нова мікросхема від Maxim Integrated, що має широкий діапазон вихідної частоти в порівнянні з аналогами. Це дозволяє перекривати широкий спектр завдань одним генератором замість кількох пристроїв із вузьким діапазоном частот. Також чіп дозволяє генерувати сигнал на два канали. Перший канал призначений для генерування гармонійних коливань (синусоїда та подібні до неї), а другий для генерації тактового сигналу (прямокутний сигнал). Напруга живлення подається на плату через роз'єм USB Type-C. Також в комплект входить кабель JST 4 pin (+3.3V, GND, Rx, Tx) для підключення USB – UART перехідника це може згодитись для зовнішнього налагоджування з ПК.

Діапазон частот і амплітуд, достатній для використання, як радіоаматорам-початківцям, так і професіоналам. Прилад можна використовувати як калібрувальний, для перевірки інших пристроїв (частотомірів у мультиметрах або відповідності амплітуди та частоти у показаннях осцилографа). Буде корисним для налаштування або зняття амплітудно-частотних характеристик при ремонті або розробці різних приладів. Можливе використання як генератора тактових сигналів для цифрових систем, розробки або ремонту (комп'ютерів телефонів та іншої техніки).

Особливості

• Безкорпусний пристрій у вигляді модуля
• Можливість монтажу у будь-який корпус або на панель
• Широкий діапазон частот, що генеруються
• Для живлення пристрою використовується сучасний роз'єм USB Type-C
• Контрастний OLED дисплей
• Два окремі виходи частоти (для гармонійних та прямокутних сигналів)
• Може використовуватися з радіочастотними приладами, що працюють із технологіями: w-cdma, td-scdma, WiMAX, GSM, PCS, DCS, DECT
• Використання як тестового приладу
• Для тесту локальних мереж (LAN), кабелів та телевізійного обладнання
• Можливість використання як тактового генератора для цифрових схем
• Живлення від USB комп'ютера чи зарядного пристрою смартфонів

Характеристики

• Тип: DDS-генератор сигналів (частоти)
• Діапазон вихідної частоти: 23,5 – 6000 МГц
• Роз'єми виходів частоти: SMA
• Напруга джерела живлення: 5 В (адаптер живлення не в комплекті)
• Програмована вихідна потужність: так
• Функція відключення сигналу на виході RF: так
• Режим швидкого блокування широкої смуги пропускання: так
• Розміри: 80 х 53 х 8 мм
• Вага: 100 грам

Комплектація

• Генератор ВЧ сигналів JUNTEK HT008 - 1 шт.
• USB кабель А - USB Type-C - 1 шт.
• Кабель JST для підключення USB – UART перехідника – 1 шт.
