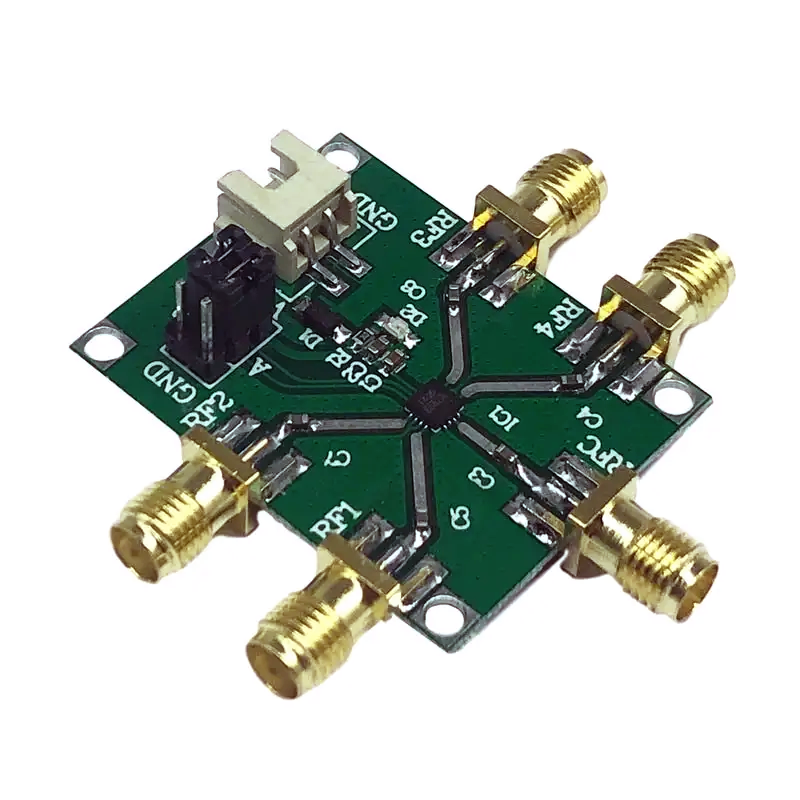

Антенний ВЧ комутатор (ріле безконтактне) 4х позиційне, HAMY RF4ch 0,1-6 ГГц, чип Analog Devices HMC7992

Антенний ВЧ комутатор (ріле безконтактне) 4х позиційне, HAMY RF4ch 0,1-6 ГГц, чип Analog Devices HMC7992 — дасть змогу проводити комутацію сигналів у різних системах зв'язку. Комутатори цього типу чудово підходять для використання в зоні стільникового зв'язку, Wi-MAX і застосовуються в 4G-інфраструктурі. Може використовуватися для радіозв'язку, бездротових локальних мереж і випробувального обладнання з високими робочими частотами. Особливістю моделі є використання чипа американської фірми  Analog Devices HMC7992, робота в широкому діапазоні частот, висока якість використовуваних компонентів і заводське складання модулів.

Антенний ВЧ-комутатор цього типу, для роботи використовує чип HMC7992, що добре зарекомендував себе. Комутатор (перемикач постійного струму) з високою ізоляцією, здатний працювати в частотному діапазоні 0,1 ГГц до 6 ГГц. Модуль дає змогу комутувати 4 входи на 1 вихід, перемикання відбувається подаванням критичної одиниці. Напруга живлення становить від 3 В до 5 В. Ізоляція комутатора 45 дБ, водночас внесені втрати не більш ніж 0,6 дБ. Точка відсічки 3-го порядку на вході (IIP3) становить 58 дБм.

Антенні ВЧ-комутатори такого типу застосовуються в стільниковій і 4G-інфраструктурі, а також часто застосовується системах WIMAX, WiBro та фіксованого бездротового зв'язку. Використання подібних ВЧ комутаторів можна побачити  в мобільному радіозв'язку, в автомобілях і в різному тестовому обладнанні. Плата виготовлена відповідно до стандартних специфікацій, відповідає строгому заводському контролю якості та може використовуватися як пряма заміна старих або зламаних модулів.

Комутатор не має корпусу (у звичному розумінні слова) і призначений для поверхневого монтажу або вбудовування в корпус інших приладів. Як роз'єми під'єднання використовуються стандартні роз'єми типу SMA, із зовнішньою різзю й отвором у центрі. У комплекті з ВЧ комутатором є набір перемичок (джамперів), які використовуються для «замикання» ніжок на корпусі. Жодних кабелів (проводів) живлення немає, немає ні припаяних, ні окремо в комплекті постачання (надосконалювати окремо або припаяти живлення безпосередньо).

Крім цього 4-позиційного ВЧ комутатора, в асортименті товарів нашого магазину є і 2-позиційний ВЧ комутатор на базі чипа HMC849 (код 04150). Крім того, у нашому магазині є великий вибір всеспрямованих і спрямованих антен Yagi з різними робочими частотами, бездротових передавачів і приймачів, різного роду DVR для мініатюрних літальних апаратів і дронів, антенних кабелів подовжувачів, а також великий вибір антенних перехідників і роз'ємів (антних і силових).

Особливості

• Можливість комутації та використання в системах бездротового зв'язку (4 входи на 1 вихід)
• Модуль із чипом HMC7992 4-позиційний, зі смугою пропускання до 6 ГГц і високим поділом
• Підходить для використання в стільниковому зв'язку, WIMAX, 4G системах та інших бездротових системах
• Комутатор забезпечує ізоляцію до 45 дБ і низькі втрати 0,6 дБ
• Перемикання відбувається подаванням логічної одиниці
• Електронні компоненти виготовлені з високоякісних друкованих плат, стійкі до корозії, окиснення
• Велика площа розсіювання тепла може збільшити час безперервної роботи
• Сумісний з аналізатором спектра TinySA Ultra, для використання кількох антен
• Виготовлений із високоякісних матеріалів у заводських умовах, міцний і практичний

Характеристики

• Тип: антенний ВЧ-комутатор (4 входи на 1 вихід)
• Тип чипа: аналог чипа HMC7992
• Діапазон робочих частот: 0,1-6 ГГц
• Вхідний і вихідний опір: приблизно 50Ω
• Ізоляція: 45 дБ
• Внесені втрати: 0,6 дБ
• Вхідна точка зрізу 3-го порядку (IIP3): 58 дБм
• Тип конструкції: невідбивна конструкція
• Напруга джерела живлення: 3 - 5 В
• Роз'єм під'єднання: SMA роз'єм (зовнішня різь з отвором у центрі)
• Матеріал: друкована плата
• Розмір плати: 38 х 30х 12 мм (без урахування витичних SMA частин)
• Колір: зелений

Комплектація

• Антенний ВЧ комутатор (ріле безконтактне) 4х позиційне, HAMY RF4ch 0,1-6 ГГц, чип Analog Devices HMC7992 — 1 шт.
• Набір джамперів (перемичок) — 1 комп.
