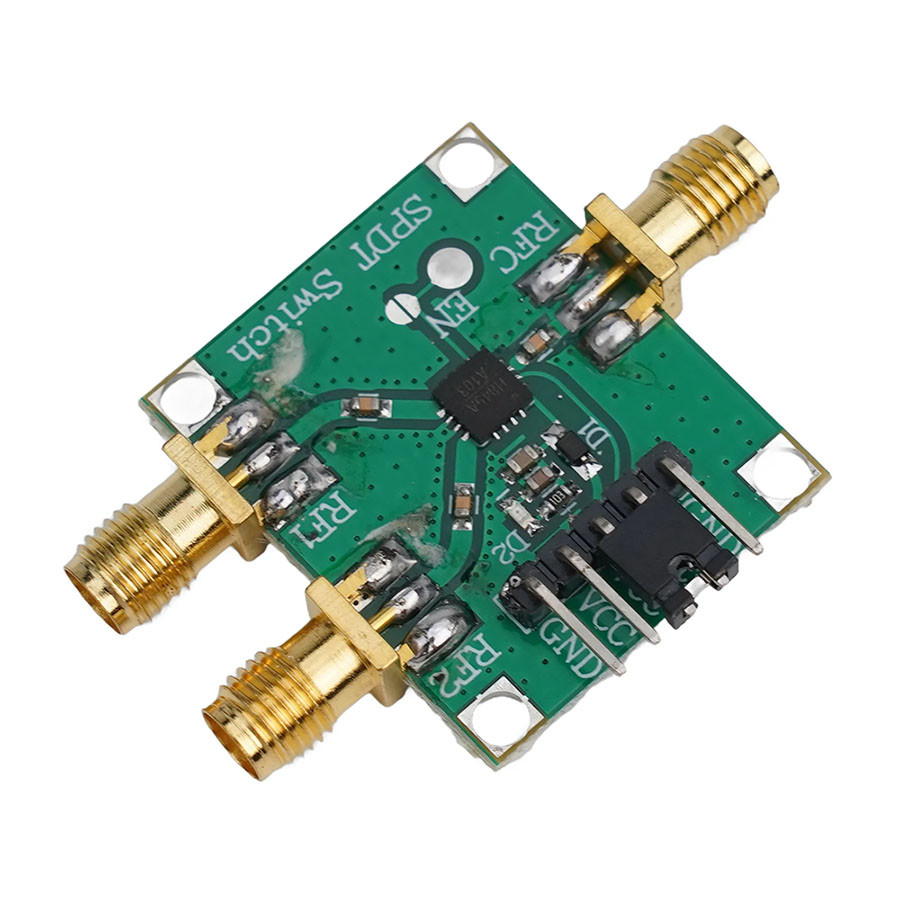

Антенний ВЧ комутатор (ріле безконтактне) 2х позиційне, HAMY RF2ch 0,1-6 ГГц, чип Analog Devices HMC849

Антенний ВЧ-комутатор (ріле безконтактне) 2х позиційне, HAMY RF2ch 0.1-6 ГГц, чип Analog Devices HMC849 — дасть змогу проводити комутацію сигналів у різних системах зв'язку. Комутатори цього типу чудово підходять для використання в зоні стільникового зв'язку, Wi-MAX і застосовуються в 4G-інфраструктурі. Особливістю моделі є використання чипа американської фірми  Analog Devices HMC849, робота в широкому діапазоні частот, наборі перемичок у комплекті постачання, висока якість використовуваних компонентів і заводське складання модулів.

Антенний ВЧ-комутатор цього типу, для роботи використовує чип HMC849, який добре зарекомендував себе. HMC849 ALP4CE — невідбивний перемикач постійного струму GaAs pHEMT SPDT з високою ізоляцією, здатний працювати в діапазоні 0,1 ГГц до 6 ГГц. Вбудована схема дає змогу керувати однією позитивною напругою 0/+3 В або 0/5 В за дуже низьких постійних струмів. Вхід (EN), встановлений на високий логічний рівень, переведе перемикач у стан «повністю вимкнене».

ВЧ антенний комутатор такого типу застосовується в стільниковій і 4G-інфраструктурі, а також часто застосовується системах WIMAX, WiBro та фіксованому бездротовому зв'язку. У цих завданнях перемикач забезпечує ізоляцію до 60 дБ, низькі втрати, що вносяться, 0,8 дБ і вхідний сигнал I-P3 на рівні +52 дБм. Перемикач забезпечує чудову потужність у діапазоні WiMAX 5-6 ГГц, забезпечуючи точку стиснення P1dB +31 дБм. Використання подібних ВЧ комутаторів можна побачити  в мобільному радіозв'язку, в автомобілях і в різному тестовому обладнанні.

Комутатор не має корпусу (у звичному розумінні слова) і призначений для поверхневого монтажу або вбудовування в корпус інших приладів. Як роз'єми під'єднання використовуються стандартні роз'єми типу SMA, із зовнішньою різзю й отвором у центрі. У комплекті з ВЧ комутатором є набір перемичок (джамперів), які використовуються для «замикання» ніжок на корпусі. Жодних кабелів (проводів) живлення немає, немає ні припаяних, ні окремо в комплекті постачання (надосконалювати окремо або припаяти живлення безпосередньо).

Крім цього 2-позиційного ВЧ комутатора, в асортименті товарів нашого магазину є і 4-позиційний ВЧ комутатор на базі чипа HMC7992 (код 04151). Крім того, у нашому магазині є великий вибір всеспрямованих і спрямованих антен Yagi з різними робочими частотами, бездротових передавачів і приймачів, різного роду DVR для мініатюрних літальних апаратів і дронів, антенних кабелів подовжувачів, а також великий вибір антенних перехідників і роз'ємів (антних і силових).

Особливості

• Можливість комутації та використання в системах зв'язку (2 входи на 1 вихід)
• Модуль HMC849 однополюсний, двопозиційний, зі смугою пропускання до 6 ГГц і високим поділом
• Підходить для використання у стільниковому зв'язку, WIMAX і 4G системах
• Комутатор забезпечує ізоляцію до 60 дБ, низькі втрати, що вносяться, 0,8 дБ і вхідний сигнал IP3 +52 дБм
• У діапазоні Wi MAX 5 — 6 ГГц, комутатор забезпечує чудову потужність, забезпечуючи точку стиснення P1dB +31 дБм
• Схема дає змогу керувати однією позитивною напругою 0/+3 В або 0/+5 В, за дуже низьких постійних струмів
• Виготовлений із високоякісних матеріалів у заводських умовах, міцний і практичний
• Вхід (EN), встановлений на високий логічний рівень, переведе перемикач у стан «повністю вимкнене»

Характеристики

• Тип: антенний ВЧ-комутатор (2 входи на 1 вихід)
• Тип чипа: аналог чипа HMC849
• Діапазон робочих частот: 0,1-6 ГГц
• Вхідний і вихідний опір: приблизно 50Ω
• Висока ізоляція: до 60 дБ
• Високий вхідний IP3: +52 дБм
• Одиничний позитивний контроль: від 0/+3 В до 0/+5 В
• Тип конструкції: невідбивна конструкція
• Стан: «все вимкнене»
• Корпус OFN 16-4x4 мм: 16 мм2
• Напруга живлення: 3 - 5 В
• Роз'єм під'єднання: SMA роз'єм (зовнішня різь з отвором у центрі)
• Матеріал: PCB друкована плата
• Розмір плати: 25 х 30х 7 мм (без урахування витичних SMA частин)
• Колір: зелений

Комплектація

• Антенний ВЧ комутатор (ріле безконтактне) 2х позиційне, HAMY RF2ch 0,1-6 ГГц, чип Analog Devices HMC849 — 1 шт.
• Набір джамперів (перемичок) — 1 комп.
