Атенюатор цифровий програмований з LCD 9 кГц — 6 ГГц 1-31 дБ до 1000 мВт JUNTEK JDS-A6G на чипі PE43703

Атенюатор цифровий програмований з LCD 9 кГц — 6 ГГц 1-31 дБ до 1000 мВт JUNTEK JDS-A6G на чипе PE43703 — призначений для експлуатації в складі систем, що працюють у частотному діапазоні від 9 кГц до 6000 МГц, що дає змогу рекомендувати пристрій для систем радіозв'язку та комплектів посилення мобільного сигналу. Прилад має систему керування загасанням сигналу, водночас загасання регулюється в межах від 1 до 31 дБ. Цифровий атенюатор стане незамінним помічником у системах, що вимагають точного настроювання вносимого згасання або частої зміни параметрів.

Використання в ВЧ-системі атенюатора дає змогу змоделювати загасання й багаторазово знизити потужність сигналу: зменшити потужність перед антеною (для зменшення радіусу дії), у разі вимірювання потужності ВЧ сигналу, перед репітерами (підсилювачами), за умови вимірювання потужності вимірах осцилографом. Основна перевага програмованого атенюатора перед традиційними аналоговими, які на кожен номінал треба окремий атенюатор, це можливість настроювання рівня загасання всього одним приладом у межах від 9 кГц до 6000 МГц.

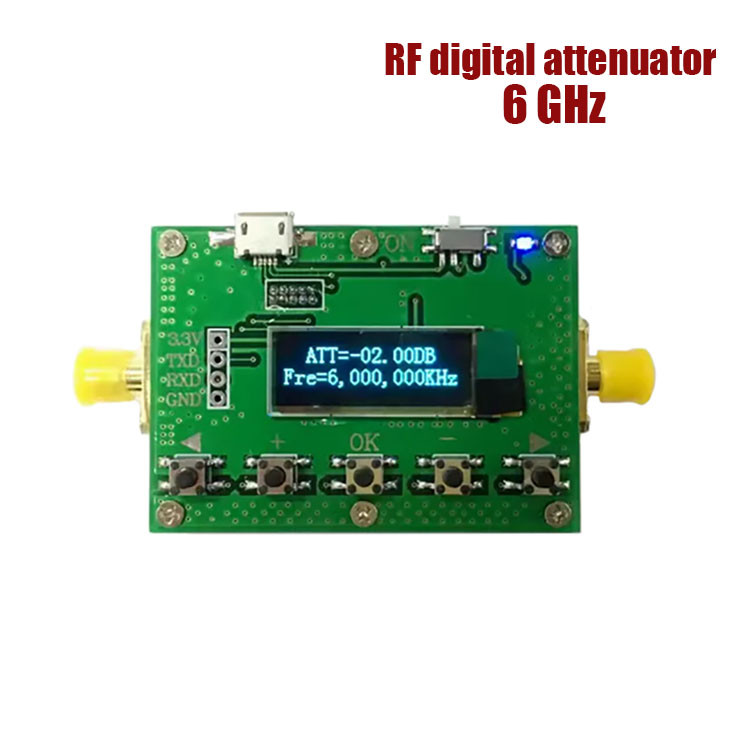

Цифровий атенюатор виготовлений як друкована плата, змонтована на алюмінієвому радіаторі, який не має захисту від впливу опадів і призначений для використання тільки всередині корпусу або всередині приміщення. Зверху плати розташований висококонтрастний OLED-дисплей. Под дисплеем расположены 5 кнопок управления (« < » « + », «ОК», « – », « > »). Над дисплеєм розміщений роз'єм живлення Micro-USB, а правіше від нього розташований тумблер живлення. Ліворуч і праворуч розташовані ВЧ-роз'єми типу SMA-female (RF-in и RF-out).

Цифровий атенюатор є складним електронним пристроєм, обладнаним екраном, керівниками клавішами та потребує зовнішнього електричного живлення 5 В від порту Micro-USB (порт тільки для живлення). Система ручного регулювання дає змогу знизити рівень сигналу на 31 дБ із кроком 1 дБ. Попередній рівень атенюації зображається на екрані пристрою, керування відбувається за допомогою клавіш. Максимально підведена потужність становить приблизно 1 Вт. Більш детальні параметри чипа та пристрою дивіться в прикріпленому PDF-файлі.

Цифровий атенюатор обладнаний роз'ємами SMA-female, що дає змогу встановлювати його як перехідник практично на будь-якій ділянці ВЧ-тракту (наприклад, між портом репітера та кабелем антени). Найчастішим застосуванням може стати вимірювання потужності радіо (відео) передавачів, під'єднавши перед вимірювальним приладом. Атенюатор дасть змогу розширити вхідний діапазон вимірювальних приладів і уникнути перевантаження та виходу з ладу вимірювального входу.

Особливості

• Наявність висококонтрастного OLED-дисплея, для зображення показань
• Широкий частотний діапазон від 9 кГц до 6 ГГц на чипі PE43703
• Управление прибором при помощи 5 кнопок на корпусе (« < » « + », «ОК», « – », « > »)
• Наявність стандартних роз'ємів під'єднання SMA-female
• Потужний алюмінієвий радіатор, для ефективного відведення тепла
• Разъем Micro-USB для під'єднання живлення приладу 5 В (без швидкого заряджання QC)
• Компактні розміри приладу, невелика вага та просте транспортування

Характеристики

• Частотний діапазон: 9 кГц - 6000 МГц
• Модель чипа: PE43703
• Потужність, що підводиться: 1 Вт
• Внесене загасання: 1 - 31 дБ
• Крок ослаблення: 0,25 дБ
• Внесені втрати: ≤1,5 дБ (втрати на високих частотах будуть більші)
• Точність ослаблення: ±0,25 дБ (макс.)
• Хвильовий опір: 50 Ом
• Коефіцієнт стоячої хвилі: ≤ 1,4
• Порти та інтерфейси: 2 x SMA-female, 1 x Micro-USB
• Живлення: 5В (порт Micro-USB)
• Робоча температура: -10°C ~ +50°C
• Розмір: 55 x 40 x 17 мм (без урахування витичних роз'ємів SMA)
• Вага: 60 грамів

Комплектація

• Атенюатор цифровий програмований з LCD 9 кГц — 6 ГГц 1-31 дБ до 1000 мВт JUNTEK JDS-A6G — 1 шт.
• Кабель USB — 1 шт.
