Модуль індикації рівня заряду 4,2V Li-Ion АКБ супер мініатюрний KANDO 4LD PCB, 4 LED індикатори

Модуль індикації рівня заряду 4,2V Li-Ion АКБ супер мініатюрний KANDO 4LD PCB, 4 LED індикатора – дасть змогу перевірити залишковий заряд Li-Ion акумулятора. Модуль допоможе визначити, скільки приблизно залишилося заряду в перезаряджуваному акумуляторі. З огляду на свій малий розмір, такі модулі часто застосовуються для вбудовування в корпус інших пристроїв. Особливістю моделі можна назвати досить високий рівень точності визначення заряду, простоту використання, мініатюрний розмір, а також низьку вартість.

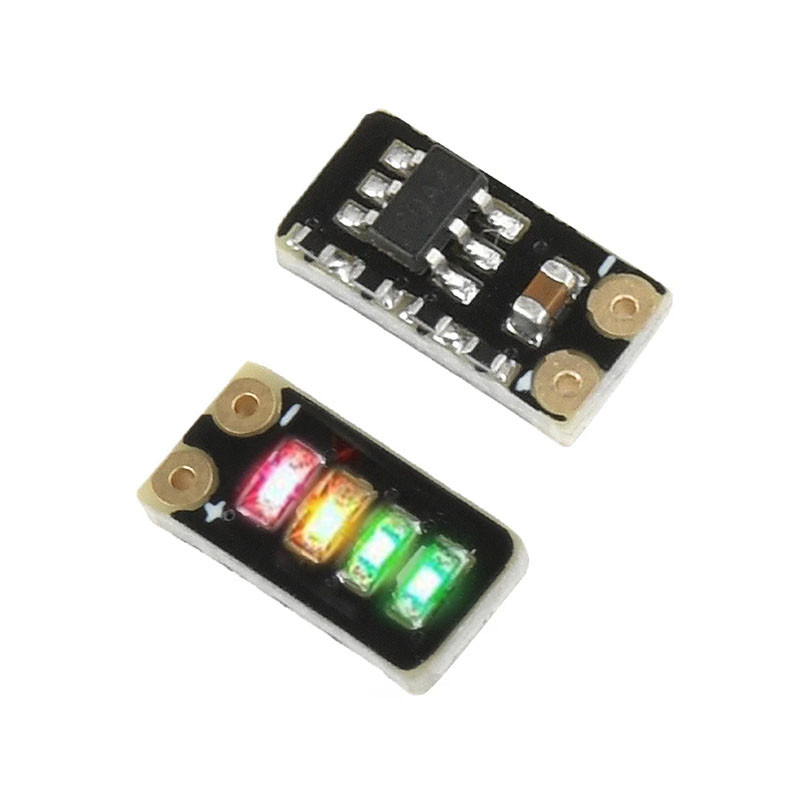

Модуль індикації заряду призначений для перевірки Li-Ion акумуляторів із напругою від 3,7 до 4,2 В, на залишковий заряд. Модуль не має корпусу та має дуже маленький розмір, завдяки чому його зручно вбудовувати в корпус інших приладів або пристроїв. Модуль має прямокутну форму та являє собою невелику плату з розданими на ній компонентами. З одного боку містяться компоненти модуля, з іншого — 4 LED індикатора та контакти для під'єднання. Індикатор заряду (зелений, жовтий, червоний) слугує для візуального зображення стану.

Шкала тестера, умовно розбита на 4 секції — 25%, 50%, 75% і 100%, водночас похибка становить ±1%. Шкала напруги розбита "правильним" методом, не від 0 Вольтів, а від мінімально допустимого для акумуляторів. Отже, 25% заряду відповідає напрузі 3,4 — 3,55 В, 50% заряду відповідає напрузі 3,55 — 3,7 В, 75% заряду відповідає напруги 3,7 — 3,87 В, 100% заряду відповідає напруги 3,87 — 4,2 В. Червоний колір світлодіода означає 25% заряду, жовтий означає 50% заряду, а зелений 75% і 100%.

Під'єднується модуль гранично просто, достатньо дротом під'єднати відповідні контакти акумулятора («+» і «-» до відповідних контактів на модулі. Важливо розуміти, що цей модуль ніяк не показує ємність акумулятора, а лише залишкова напруга. За допомогою цього модуля можна досить швидко перевірити наявні у вас Li-Ion акумулятори, особливо корисно це за наявності великої кількості різних акумуляторів типу 18650 і їхніх аналогів.

Завдяки своєму малому розміру цей модуль буде ідеальним рішенням для вбудовування в корпус інших приладів, що працюють від акумуляторів і не мають індикатора заряду. До того ж, з огляду на малий розмір модуля, ви зможете взяти його із собою для швидкої перевірки акумуляторних батарей. З таким імпровізованим тестером Ви зможете перевірити, скільки акумулятор заряджений і вчасно «дозарядити» його, якщо вам належить тривала поїздка тощо. Маючи такий модуль, Ви завжди зможете переконатися в тому, що Ваші АКБ заряджені та готові до роботи.

Особливості

• Можливість визначити поточний рівень заряду Li-Ion акумулятора
• Група з 4-х світлодіодів показує рівень заряду 25%, 50%, 75% і 100% (похибка ±1%)
• Можливість замірювати Li-Ion акумуляторів із напругою 3,7-4,2 В
• Для початку тестування необхідно під'єднати контакти АКБ до вимірювального модуля
• Триколірний індикатор (зелений, жовтий, червоний) для візуального зображення стану заряду
• Можливість вбудовування в корпус інших пристроїв (іграшок, приладів тощо)
• Простота використання, малий розмір і невелика вага приладу

Характеристики

• Тип: модуль індикації рівня заряду
• Тип вимірюваних елементів: Li-Ion акумулятори
• Напруга: 3,7 - 4,2 В
• Шкала вимірювання: 25% (3,4 — 3,55 В), 50% (3,55 — 3,7 В), 75% (3,7 — 3,87 В), 100% (3,87 — 4,2 В)
• Точність вимірювання: ±1%
• Колір світлодіодів: зелений, жовтий, червоний
• Корпус: без корпусу
• Розмір: 4,6 х 9,5 х 3 мм
• Вага: приблизно 2 грами

Комплектація

• Модуль індикації рівня заряду 4,2V Li-Ion АКБ супер мініатюрний 4 LED індикатора — 1 шт.
