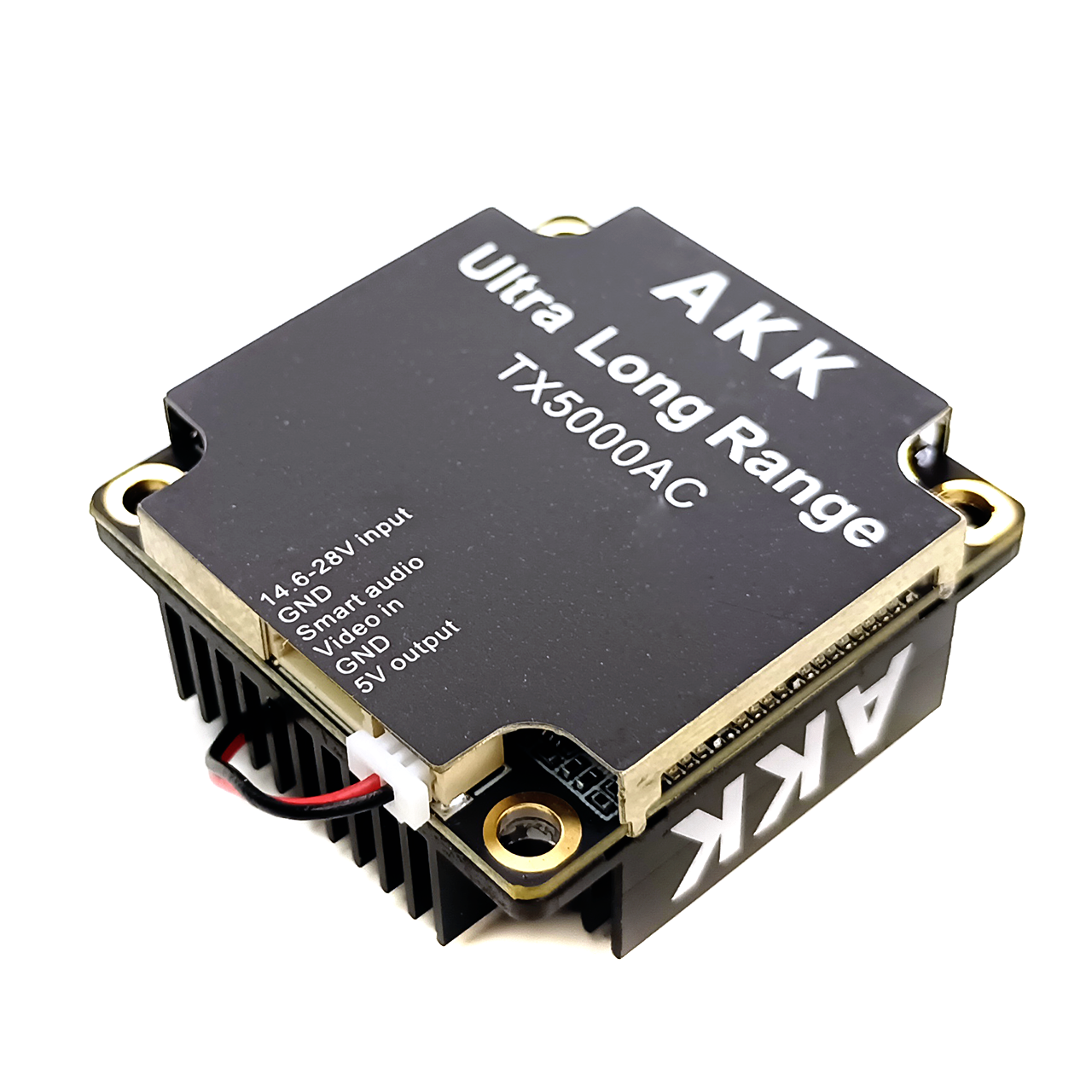

AKK TX5000AC FPV відео передавач-модуль 5.8 GHz 5 W (6 рівнів) 96Ch (4900-6060MHz) для дронів, OSD AV, 14-28V

AKK TX5000AC FPV відео передавач-модуль 5.8 GHz 5 W (6 рівнів) 96Ch (4900-6060MHz) для дронів, OSD AV, 14-28V — дасть змогу передавати відео та аудіо бездротовим способом. Передавач призначений для бездротового передавання аудіо/відеосигналу на великі та малі відстані, через радіоканал. З огляду на малий розмір, такі передавачі застосовуються в FPV системах (для дронів, квадрокоптерів, БПЛА), а також у системах відеоспостереження, відеотрансляцій із дротових камер або переносних відео станцій. Особливістю є 5 режимів потужності, 96 каналів передавання, наявність системи активного охолодження та висока якість збирання.

Відмітною рисою моделі можна назвати розширений частотний діапазон і можливість вибору потужності передавача. Передавач може працювати з потужністю 250 мВт, 500 мВт, 1 Вт, 3 Вт або 5 Вт. У нашому магазині є аналогічна, але потужніша модель на 8 Вт (код 04236) або дешевша модель на 3 Вт (код 04234). Робота передавача на високій потужності супроводжується нагріванням корпусу та необхідністю «відведення тепла», за що відповідає радіатор із вентилятором (приклеєний до плати за допомогою теплопровідного клею). Працюючи від батарей і акумуляторів, важливо пам'ятати, що підвищення потужності передавача відбивається на підвищенні енергоспоживання передавача.

Невеликий розмір і мала вага передавача дають змогу встановити його на квадрокоптер, дрон або інший малий літальний апарат. Загальна робоча частота 5,8 ГГц дає «горошу картинку» під час переміщення передавача, проте має погане проникнення крізь перешкоди. Саме з цієї причини такі передавачі (на частоті 5,8 ГГц) часто використовують із малими літальними апаратами (квадрокоптерами, дронами). Використовуючи такий передавач, можна організувати передавання аудіо- та відеосигналу, на середні та великі відстані (за прямої видимості, без перешкод).

Передавач може передавати дані на одному з 96 доступних каналів (розбиття канал/частота дивіться в додаткових фото). Маючи 96 каналів передавання, можна підібрати ту частоту, яка має найменше перешкод і забезпечить якісніше передавання сигналу. До переваг моделі варто віднести наявність інформаційного OSD-меню, за допомогою якого можна зручно настроювати передавач. Крім перемикання через OSD меню, перемикати канали можна за допомогою кнопки на корпусі.

Передавач не має корпусу та виготовлений у формі друкованої плати 36 x 36 мм, з розданими на ній компонентами. На корпусі є роз'єм для під'єднання антени, роз'єм для під'єднання кабелю даних і живлення, кнопки керування. Для під'єднання сигналу та живлення в комплекті йде спеціальний кабель (6-контактний). Передавач має широкий діапазон напруги живлення 14 В — 28 В, а для під'єднання використовується кабельний адаптер, який використовує 2-контактний роз'єм JST для подавання напруги (вхід від 14 до 28 В) і 4-контактний роз'єм для під'єднання до вашої камери/ FC (5В).

З огляду на те, що немає корпусу, використання передавача поза приміщенням під час опадів без додаткового захисту. Передавачом підтримується формат відео NTSC і PAL. Передавач підтримує Smart Audio, для настроювання через екранне меню. Роз'єм для під'єднання антени на платі MMCX, для під'єднання до антен із SMA-роз'ємом у комплекті є кабель-подовжувач (перехідник). На кінці кабелю подовжувача розміщений стандартний роз'єм SMA (зовнішня різь і отвір у центрі).

Передавач може працювати з всеспрямованими або спрямованими антенами, проте з спрямованими антенами дальність передавання можна сильно збільшити. За ідеальних польотних умов і з гарною антеною дальність передавання сигналу може досягати 10 км. У комплекті з передавачем антени немає. Купити різні спрямовані та всеспрямовані антени, з різним коефіцієнтом посилення й наявні на частоті 5,8 ГГц можна в нашому інтернет-магазині. Крім цього, у нашому магазині є й готові комплекти — передавач + приймач (код товару 03706) й окремі приймачі сигналу (код 03525).

Відеопередавач буде чудовим варіантом для малих літальних пристроїв, які «летять в один кінець». У переліку товарів нашого магазину є й інші передавачі (різної потужності) зі зміщеними або не стандартними частотами передавання. Крім відео передавачів, у нашому магазині можна знайти й інші передавачі (з нестандартними робочими частотами), приймачі, комплекти бездротового передавання (передавач + приймач), а також різні перехідники, антенні подовжувачі й антени різного типу та з різними робочими частотами.

Особливості

• Висока якість передавання сигналу та робота на загальній частоті 5,8 ГГц (4900-6060 МГц)
• Можливість передавання даних на будь-якому з 96 бездротових каналів (див. додаткові фото)
• Передавач має 5 режимів потужності 250 мВт, 500 мВт, 1 Вт, 3 Вт або 5 Вт
• Чергове перемикання частоти, сітки та потужності передавача кнопкою на корпусі
• Широкий діапазон живлення від 14 до 28 В, для роботи передавача в різних умовах
• Підтримка функції Smart Audio для дистанційного керування відеопередавачем
• Наявність перехідника з роз'ємом MMCX у роз'єм SMA (зовнішня різь і отвір у центрі)
• Низьке енергоспоживання, невеликий розмір і мала вага передавача

Характеристики

• Тип: відеопередавач
• Загальна частота: 5.8 ГГц (4900-6060 МГц) (розбивку канал/частота дивіться в додаткових фото)
• Потужність: 250 мВт, 500 мВт, 1 Вт, 3 Вт, 5 Вт
• Кількість каналів: 96
• Підтримувані формати: NTSC / PAL
• Роз'єм приєднання (антного адаптера): MMCX
• Роз'єм під'єднання (антена): SMA (зовнішня різь і отвір у центрі)
• Вхідна напруга: 14 - 28 В (підтримка акумуляторів 6S)
• Живлення камери: 5 В (макс. 500 мА)
• Роз'єм відеокабелю: JST, 6-контактний
• Спосіб керування: кнопки
• Охолодження: радіатор + вентилятор
• Функція Smart Audio: підтримується
• Розмір: 36 х 36 х 15,8 мм
• Вага: 27 грамів

Комплектація

• Передавач — 1 шт.
• Антенний подовжувач MMCX — SMA-F — 1 шт.
• AV-кабель — 1 шт.
• Антена — немає в комплекті (можна окремо замовити, за потреби)
