Частотомір — щуп 200 Гц-100МГц ±2.5ppm JUNTEK PLJ-091 з OLED-екраном, для вимірювання схем кварцових генераторів

Частотомір — щуп 200 Гц-100МГц ±2.5ppm JUNTEK PLJ-091 з OLED-екраном, для вимірювання схем кварцових генераторів — дасть змогу проводити вимірювання сигналів, що вимагають високої точності частоти. Частотомери такого типу підходять для вимірювання точності кварцових генераторів у мікроконтролерних системах, для оцінки надійності синхронізації вихідного сигналу комунікаційного порту тощо. Особливістю моделі є висока точність вимірювання, широкий діапазон робочих частот, OLED-дисплея, компактний розмір, зручна форма корпусу та невелика вага приладу.

Портативний частотомер-щуп цієї моделі вирізняється високою точністю вимірювання (як для свого розміру) вишуканістю, компактністю і зручністю. Основне застосування для цього частотомера — вимірювання схем і кварцових генераторів, оскільки він покриває дуже широкий діапазон частот. Прилад настроюється (керується) за допомогою кнопок на корпусі та двох регуляторів, саме за допомогою цих органів керування й можна вибрати швидкість вибірки даних, а також підлаштувати інші необхідні параметри.

Частотомір цієї моделі обладнаний сучасним чипом SJ8K24P-T, який забезпечує стабільну та надійну роботу та точність вимірювання до 10 Гц/1 Гц. Крім використання сучасного чипа, частотомір має дуже високоточний внутрішній еталонний генератор, завдяки чому може вимірювати з дуже високою точністю до ±2.5 ppm. Завдяки своїм параметрам частотомер може використовуватися для перевірки генератора корекції мікроконтролера, тестування бездротових пристроїв зв'язку, калібрування генератора частоти тощо.

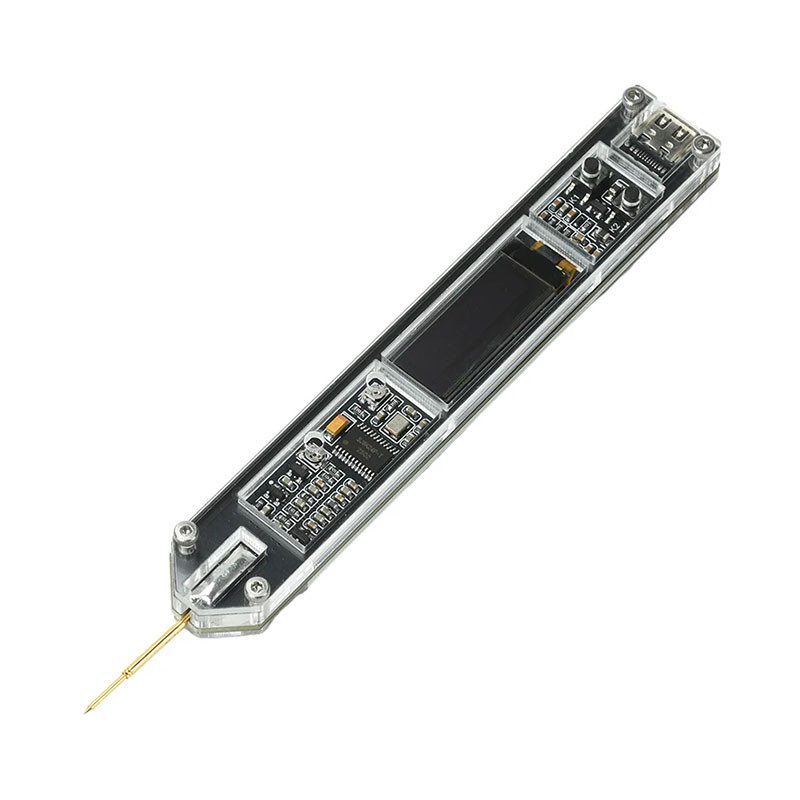

Пристрій має прямокутну форму, а корпус виготовлений з акрилу. У лівій торцевій частині розташований щуп, а в правій частині розміщений роз'єм живлення USB Type-C. Всю центральну частину корпусу займає OLED-дисплей розміром 0,91 дюйма, для можливості легкого зчитування значення частоти в реальному часі. Дисплей зображає до 8 цифр, а коли частота сигналу перевищує 100 МГц, а режим зображення — МГц або кГц, старша цифра 1 відтворюється не буде (потрібно перемикатися на вимірювання в Гц).

Крім дисплея на передній стороні приладу розташовані 2 кнопки керування (K1 и K2) і 2 регулятори (чутливість і частота). Частотомір підтримує вибір одиниці вимірювання, для цієї моделі доступні МГц, кГц або Гц. Функція «запам'ятікання налаштувань» дасть змогу «запам'ятовувати» останні налаштування, так після вимкнення живлення всі параметри автоматично зберігаються й можуть бути використані повторно під час увімкнення. Автономного живлення частотомір не має, для роботи потрібне зовнішнє джерело живлення з напругою DC 4,5 — 5,5 В (рекомендується 5 В).

Частотомір цієї моделі буде корисний як початківцям радіоаматорам, так і досвідченим фахівцям, для проведення оперативних вимірювань схем кварцових генераторів. Міцний акриловий корпус дасть можливість не турбуватися про збереження частотомера під час транспортування, а невеликий розмір і вагу пристрою дадуть змогу без проблем носити частотомір із собою в робочій сумці, рюкзаку або навіть кишені. Для запобігання пошкодженню вимірювального щупа частотомір постачається в захисному пластиковому футлярі.

Особливості

• Можливість вимірювання сигналів, що вимагають високої точності частоти
• Використання чипа SJ8K24P-T забезпечує точність вимірювання до 10 Гц/1 Гц, стабільну та надійну роботу
• Наявність OLED-дисплея розміром 0,91 дюйма, для можливості легкого зчитування значення частоти в реальному часі
• Обладнаний кварцовим генератором із температурною компенсацією ± 2,5 ppm, висока стабільність частоти
• Можливість перемикання одиниць виміру МГц, кГц або Гц (на вибір)
• Функція «пам'яті параметрів», після вимкнення живлення всі параметри автоматично зберігаються й можуть бути використані під час увімкнення
• Пристрій має форму ручки, акриловий корпус, невеликий розмір і малу вагу

Характеристики

• Тип: частотомер-щуп
• Модель чипа: SJ8K24P-T
• Екран: OLED-дисплей, 0,91 дюйма
• Діапазон вимірювання: 200 Гц ~ 100 МГц
• Точність вимірювання: 10/1 Гц
• Стабільність частоти: ± 2,5 ppm
• Час стробування: 0,1/1,0
• Живлення: DC 4,5 - 5,5 В (рекомендується 5 В)
• Робочий струм: приблизно 30 мА (за живлення 5 В)
• Інтерфейс: USB Type-C
• Розмір: 138 х 18 х 9 мм

Комплектація

• Частотометр — 1 шт.
• Кабель живлення — 1 шт.
• Кабель заземлення сигналу — 1 шт.
• Інструкція користувача (англ.) — 1 шт.
