Спектроаналізатор професійний портативний 35-6200 МГц TTI SA6-TG з трекінг-генератором для пошуку дронів

Спектроаналізатор професійний портативний 35-6200 МГц TTI SA6-TG з трекінг-генератором для пошуку дронів — дасть змогу швидко та якісно проаналізувати радіочастотний спектр і зробити висновки на основі отриманих даних. Такі прилади застосовуються під час встановлення зовнішніх антен на базову станцію, для швидкого аналізу радіочастотного середовища, для перевірки коректної роботи ретрансляційної комірки, для вимірювання КСВ під час використання зовнішнього спрямованого розгалужувача, ремонті та настроюванні репітерів, ВЧ генераторів, ВЧ фільтрів, для виявлення та вимірювання радіопояс, а також для пошуку прихованих передавачів (шпалків”).

Представлений спектроаналізатор розроблений для зображення спектра сигналу в діапазоні частот від 35 до 6200 МГц. Аналізатор визначає амплітуду та частоту спектральних компонентів аналізуваного процесу. Спектральний аналізатор здатний обробляти сигнали всіх широко використовуваних технологій: Wi-Fi, 2G, 3G, 4G, LTE, CDMA, DCS, GSM, GPRS, GLONASS та ін. Важливою особливістю є додаткова функція трекінг-генератора, що дає вимірювати частотну характеристику пасивних або активних пристроїв (наприклад, фільтрів або підсилювачів).

Програмне забезпечення приладу дає змогу вимірювати значення КСВ і коефіцієнт відбиття. Для цього потрібен зовнішній спрямований розгалужувач (відвідувач, сплітер), а також виконання калібрування. Останнім часом усе частіше такі прилади застосовують для захисту від витоку інформації, а саме під час пошуку засобів негладного знімання інформації — радіомікрофонів (жучків) і бездротових камер відеоспостереження. Широкий діапазон робочих частот, наявність екрана, невеликий розмір і автономне живлення від вбудованого акумулятора, що перезаряджається, є основними перевагами цієї моделі.

Якщо говорити максимально просто, то спектроаналізатор це приймач, який здатний дуже швидко «пробігти» з виділеної зони частот, із заданим кроком. Отриманий (відчутний) рівень сигналу прилад промальовує у формі графіка та відбиває показання на екрані. Водночас, чим вищий рівень сигналу, тим вища піднята точка відносно осі Х, тоді як за віссю Y зображається частота. Завдяки цим даним можна швидко зрозуміти, в якому діапазоні «ліхит» більший і на яких конкретних частотах.

Під час застосування цього аналізатора саме для пошуку прихованих радіопередавальних пристроїв рекомендується розділити пошук на кілька груп частот (приблизно 4-5 груп) для того, щоб ефективно пройти весь спектр. Прилад має широкодіапазонний вхід, і якщо планується використання для аналізу конкретної ділянки частот, то рекомендується застосовувати антену на потрібний діапазон, для отримання найкращих результатів, навіть на великій відстані від джерела випромінювання.

Прилад має прямокутну форму корпусу, і виготовлений з анодованого алюмінію стійкого до пошкоджень. На передній панелі розташований кольоровий дисплей, а також 8 кнопок керування функціями приладу. На лівій стороні є 2 SMA роз'єму (RF IN и RF OUT), на правому боці розміщена кнопка вмикання/вимикання, роз'єм USB TYPE-C і світлодіодний індикатор роботи. Живлення приладу здійснюється від вбудованого акумулятора ємністю 3000 мА·год, а його заряджання відбувається за допомогою USB-кабелю від адаптера живлення 5 В або іншого джерела.

Пристроєм можна керувати або за допомогою кнопок і сенсорного екрана на корпусі, або передавати дані між аналізатором і ПК через USB-кабель. Всі дані вимірювань зображаються в режимі реального часу на екрані пристрою або ПК. Спектроаналізатор є портативним пристроєм і переважно використовується для роботи в польових умовах. Обладнання міцне, легке та належить до професійного рівня. Дає змогу сервісним центрам і бригадам з обслуговування, здійснювати аналіз НВЧ на місці пуско-наладкових і ремонтних робіт.

Особливості

• Можливість пошуку та аналізу сигналів від бездротових пристроїв
• Прилад можна використовувати для пошуку шпигунського радіопередавання бездротових пристроїв
• Наявність екрана розміром 4 дюйми, для зображення даних
• Наявність широкого спектра від 35-6200 МГц
• Живлення від вбудованого акумулятора ємністю 3000 мА·год з часом роботи до 4 годин
• Заряджання вбудованого акумулятора через USB TYPE-C роз'єм від джерела живлення 5 В
• Наявність додаткової функції трекінг-генератора
• Прилад має корпус від анодованого алюмінію стійкого до пошкоджень
• Розширена комплектація завдяки додатковим аксесуарам, необхідних для замірів

Характеристики

• Діапазон відбиття частот: 35 - 6200 МГц
• Діапазон вимірювання частот: 35 - 4500 МГц
• Динамічний діапазон для частотної смуги 35-3000 МГц: 75 дБ
• Динамічний діапазон для частотної смуги 3000-4500 МГц: 70 дБ
• Максимальна ширина смуги: 6165 МГц
• Смуга пропускання: 200 кГц (фіксована)
• Швидкість сканування для частотної смуги вище 100 МГц: 700 МГц/сек
• Сканування 100 МГц: <0.25 сек
• Хвильовий опір: 50 Ом
• Коефіцієнт стоячої хвилі в робочому діапазоні частот:<1,5
• Внутрішній атенюатор: 0 - 30 дБ
• Похибка під час загасання до 10 дБ: 2 дБ
• Помилка загасання від 10 до 20 дБ: 5 дБ
• Помилка загасання від 20 до 30 дБ: 8 дБ
• Вихідна потужність генератора трасування: -15...-25 дБм
• Точність у динамічному діапазоні: 2,0 дБ
• Максимальна вхідна потужність з атенюатором (0 дБ): +10 дБм
• Максимальна вхідна потужність під час атенюації понад 20 дБ: +20 дБм
• Максимальний вхідний сигнал (вимірювання): +10 дБм
• Максимальна вхідна постійна напруга: 25 В
• Максимальний споживаний струм під час роботи від батареї: 450 мА
• Максимальний споживаний струм під час роботи від USB (у разі заряджання): 500 мА
• Живлення: літій-іонна батарея 3000 мА
• Час роботи: до 4 годин
• Час заряджання: приблизно 2 години (роз'єм USB TYPE-C)
• Розмір: 135x75x23мм
• Вага: приблизно 500 грамів

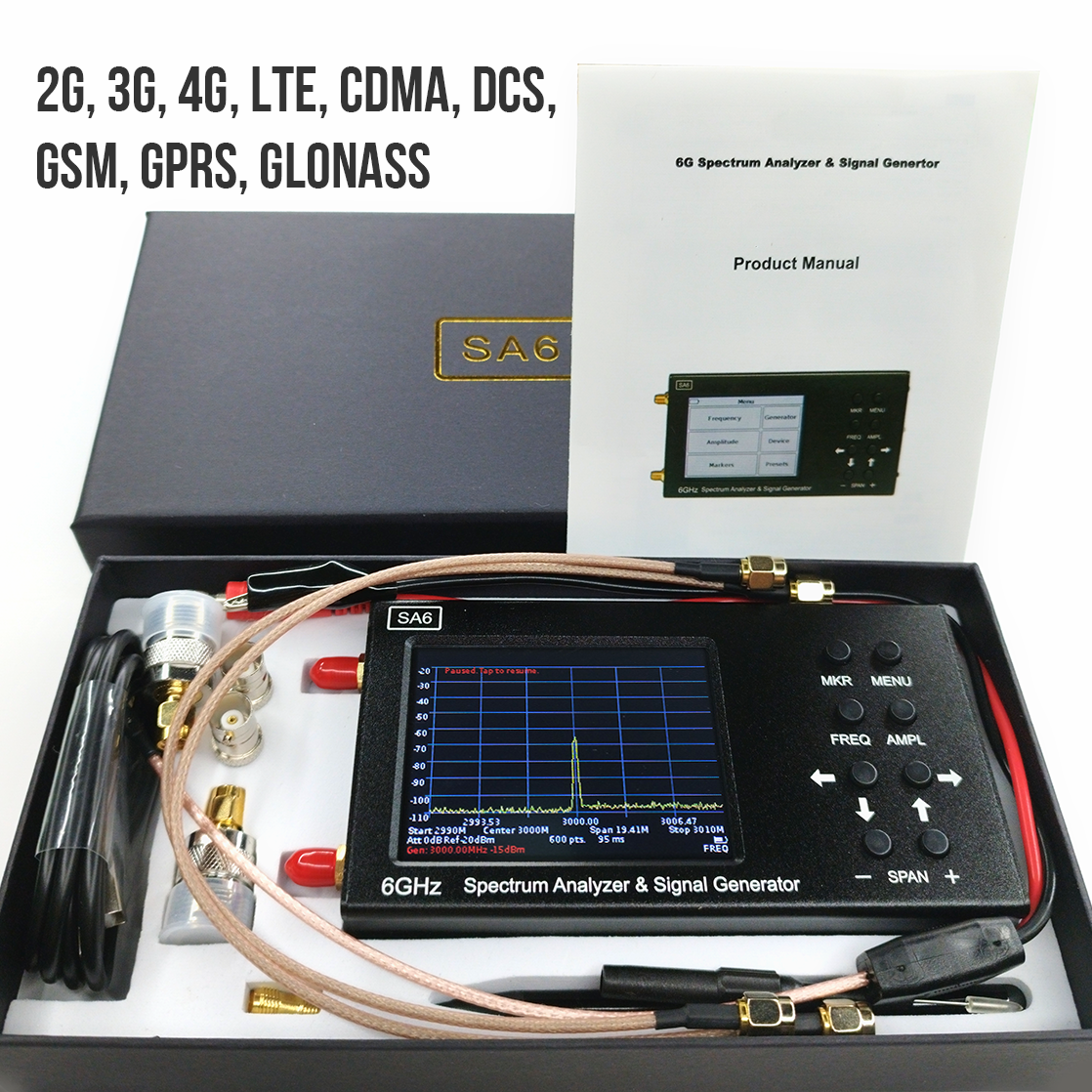

Комплектація

• Аналізатор спектра — 1 шт.
• SMA-SMA 30 см кабель-подовжувач — 2 шт.
• Тype-C USB 10 см кабель даних — 1 шт.
• Стилус — 1 шт.
• SMA-SMA перехідник — 1 шт.
• N/SMA перехідник — 2 шт.
• SMA/BNC перехідник — 2 шт.
• Щупи + перехідник Banana-jack на голку — 1 комплект
• Інструкція користувача (англ.) — 1 шт.
